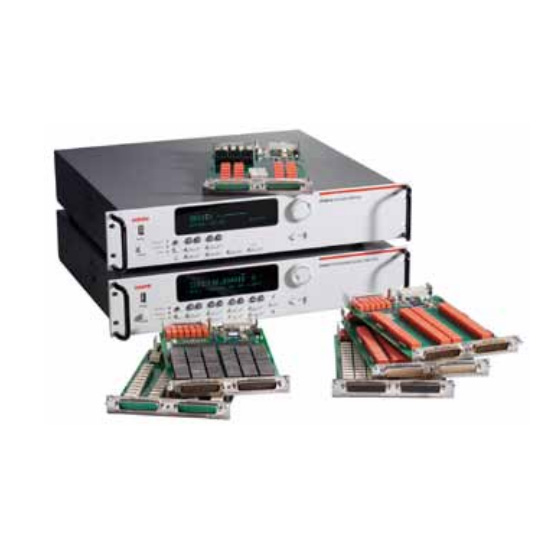

3700A 系列数据采集系统
型号:
主要特点：
主机变通方案（可以选配 DMM 和数字键盘 / 显示器）
高性能 (1Ω 电阻，10μA DCI 范围) 7 位半万用表
高密度开关（高达 720 单线复用器通道，2,688 单线矩阵交点）
TSP 控制和 TSP-Link，实现智能分布式控制
嵌入式启动 / 控制软件
- 产品介绍
- 参数型号
3700A 系列 DMM/ 开关系统为自动测试电子器件提供了一个可以扩充的仪器级开关和多通道测量解决方案。该系统包括一个高性能DMM 及最多 6 张开关 / 控制卡，可以支持最多 576 条 2 线复用器通道，实现无可比拟的密度和每通道低成本。
| 型号(主机) | DMM | 前面板数字键盘和显示器 | 分辨率(位), 精度 | 接口 |
|---|---|---|---|---|
| 3706A | 有 | 有 | 7位半, 0.0025% | GPIB, LAN, (LXI), USB-TMC, TSP-Link® 通道扩展总线 |
| 3706A-S | 无 | 有 | - | GPIB, LAN, (LXI), USB-TMC, TSP-Link® 通道扩展总线 |
| 3706A-NFP | 有 | 无 | 7位半, 0.0025% | GPIB, LAN, (LXI), USB-TMC, TSP-Link® 通道扩展总线 |
| 3706A-SNFP | 无 | 无 | - | GPIB, LAN, (LXI), USB-TMC, TSP-Link® 通道扩展总线 |
| 插卡 | 规格说明 |
|---|---|
| 3720 | 双1x30复用器: 300V, 2A, 自动CJC, 带3720-ST附件 |
| 3721 | 双1x20复用器: 300V, 3A, 自动CJC, 带3721-ST附件 |
| 3722 | 双1x48复用器: 300V, 2A |
| 3723 | 双1x30复用器: 200V, 1.25A, 簧片继电器 |
| 3724 | 双1x30复用器: 200V, 0.12A, 固态继电器, 自动CJC, 带3724-ST附件 |
| 插卡 | 规格说明 |
|---|---|
| 3730 | 6x16矩阵: 300V, 2A |
| 3731 | 6x16矩阵: 200V, 2A, 簧片继电器 |
| 3732 | 四口4x28矩阵: 200V, 1.2A, 簧片继电器 |
| 3740 | 独立继电器: 28 Form C: 300V, 3A；4 Form A: 250VAC, 7A |
| 3750 | 控制: 40个数字I/O, 2个模拟输出, 4个计数器 |
| 推荐附件 | 说明 |
|---|---|
| 3706-BAN | DMM适配器电缆 |
| 3706-TLK | 测试线套件 |
| KUSB-488B | IEEE-488 USB到GPIB接口适配器 |
| 4288-1 | 单固定机架安装套件 |
| 4288-10 | 固定后面板机架安装套件 |
| CA-180-3A | LAN交叉电缆 (3米) |
