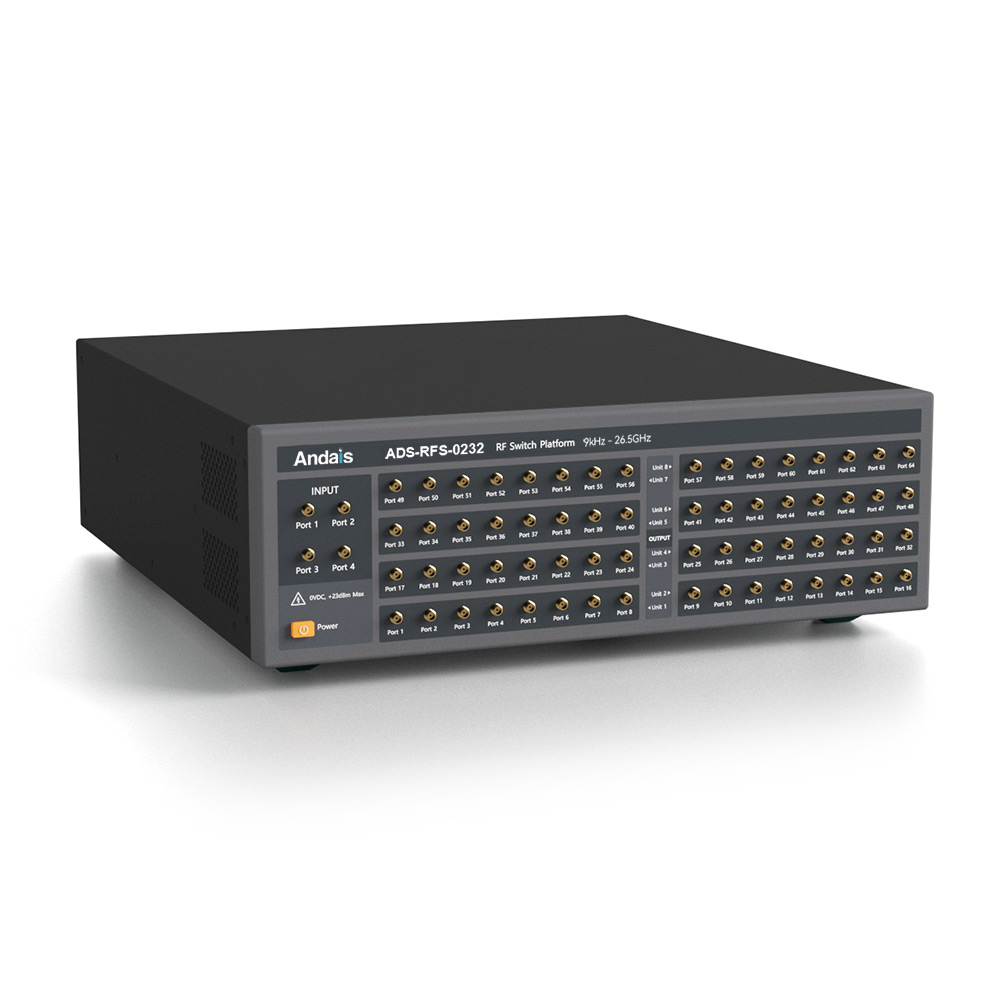

RFS系列射频开关系统
型号: RFS系列
主要特点：
适用于构建多路测试系统
频率覆盖范围广：9 kHz至26.5 GHz
输入端口：2/4端口
输出端口：8至64端口输出。
- 产品介绍
- 参数型号

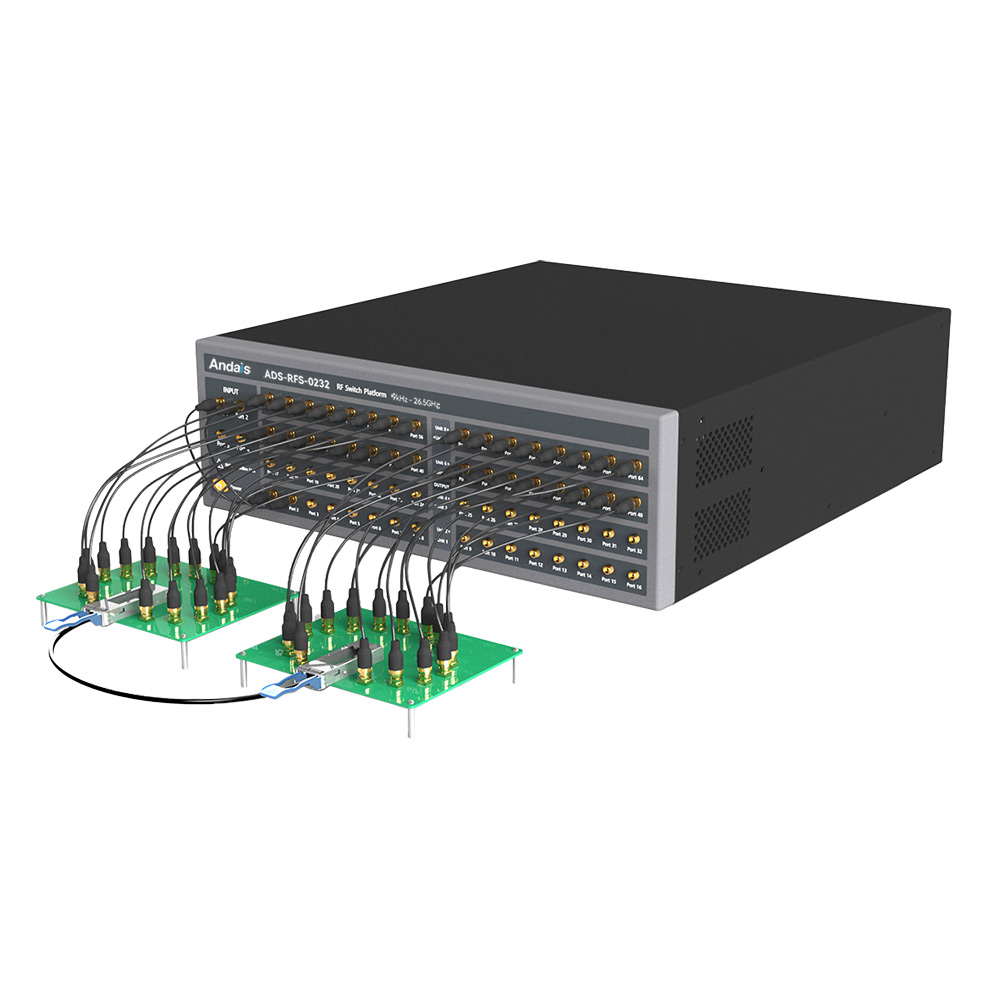

RFS系列射频开关系统与高性能矢量网络分析仪 （VNA） 相结合，可为各种射频测试（包括时域反射计 （TDR））提供高效灵活的解决方案。
性能规格：
| 规格 | ADS-RFS-0208 | ADS-RFS-0216 | ADS-RFS-0224 | ADS-RFS-0232 |
|---|---|---|---|---|
| 工作频率 | 9 kHz to 26.5 GHz | 9 kHz to 26.5 GHz | 9 kHz to 26.5 GHz | 9 kHz to 26.5 GHz |
| 配置 | 2xSP4T | 2xSP8T | 2xSP12T | 2xSP16T |
| 输入端口 | 2-pot | 2-pot | 2-pot | 2-pot |
| 输出端口 | 8-pot | 16-pot | 24-pot | 32-pot |
| 隔离度(dB) | 50dB | 50dB | 50dB | 50dB |
插入损耗(dB) 端(n到端(n)) | 9kHz-12GHz:6dB 12GHz-24GHz:7.4dB 24GHz-26.5GHz:8.4dB | 9kHz-12GHz:6dB 12GHz-24GHz:7.4dB 24GHz-26.5GHz:8.4dB | 9kHz-12GHz:6dB 12GHz-24GHz:7.4dB 24GHz-26.5GHz:8.4dB | 9kHz-12GHz:6dB 12GHz-24GHz:7.4dB 24GHz-26.5GHz:8.4dB |
典型温度稳定性 -20 to 30℃ (Amplitude dB/℃) | 9 kHz to 1GHz: 0.01 1GHz to 6GHz: 0.012 6 to 8 GHz: 0.016 8 to 18 GHz: 0.02 18 to 26.5 GHz: 0.024 | 9 kHz to 1GHz: 0.01 1GHz to 6GHz: 0.012 6 to 8 GHz: 0.016 8 to 18 GHz: 0.02 18 to 26.5 GHz: 0.024 | 9 kHz to 1GHz: 0.01 1GHz to 6GHz: 0.012 6 to 8 GHz: 0.016 8 to 18 GHz: 0.02 18 to 26.5 GHz: 0.024 | 9 kHz to 1GHz: 0.01 1GHz to 6GHz: 0.012 6 to 8 GHz: 0.016 8 to 18 GHz: 0.02 18 to 26.5 GHz: 0.024 |
| 典型输入P1dB | +23dBm | +23dBm | +23dBm | +23dBm |
| 最大输入功率 | 32dBm | 32dBm | 32dBm | 32dBm |
| 切换时间(Tsw) | 30us | 30us | 30us | 30us |
| 射频连接器 | 2.92mm (f) | 2.92mm (f) | 2.92mm (f) | 2.92mm (f) |
