应用：

• 电子测试和设计

• 传感器仿真

• 教育和培训

• 功能测试

• 系统集成

经济的价格，杰出的性能

大多数电子器件、电路和系统都是为处理某种形式的信号设计的。这些信号可以很简单，如音频频率信号或时钟信号，也可以比较复杂，如串行数据流或碰撞过程中的安全气囊传感器输出。由于 20 MHz 带宽、14 位分辨率和 250 MS/s 采样率，AFG2021 任意函数发生器可以以入门级价格创建简单信号和复杂信号。通过12种标准波形、调制功能和内置噪声发生器，您可以迅速创建所需信号，全面测试自己的设计。

直观的用户界面

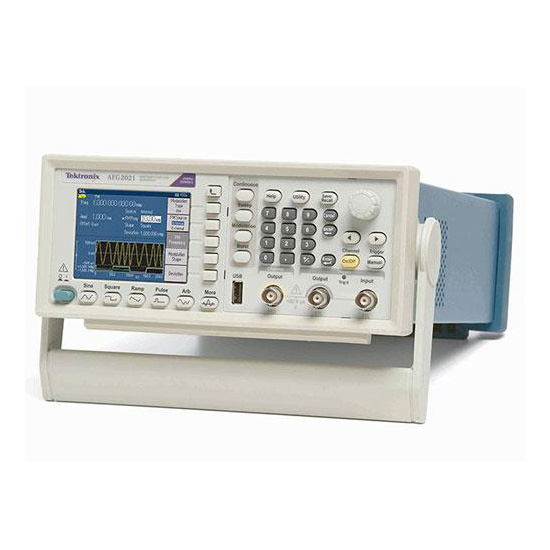

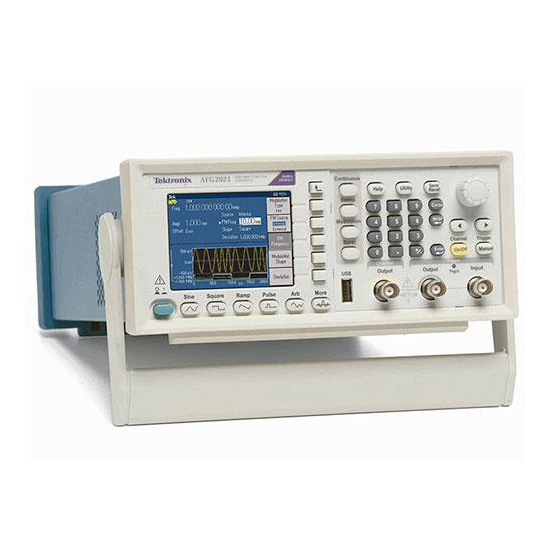

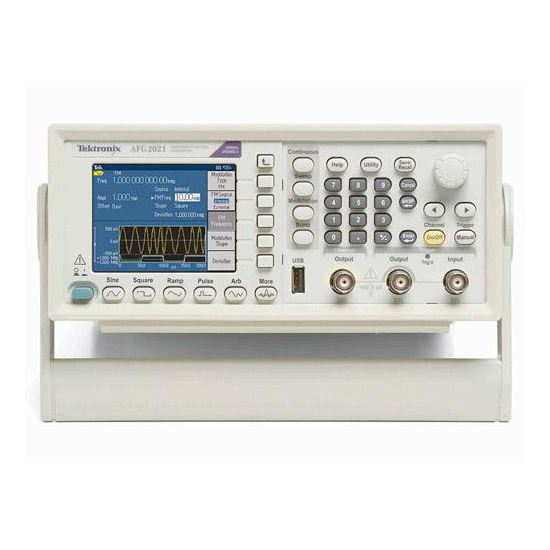

AFG3000系列任意波形/函数发生器上第一眼就能看到的易用性新型功能是AF2021的构架，因为它可以迅速进入设置和运行功能。AFG3000资深用户会发现新的AFG2021设置起来特别容易。3.5 英寸彩色 TFT 屏幕以图形格式和文本格式显示相关参数，因此您可以对设置全面树立信心，把重点放在手边的任务上。前面板上的快捷键按钮和旋转旋钮可以迅速进入最常用的功能和设置。

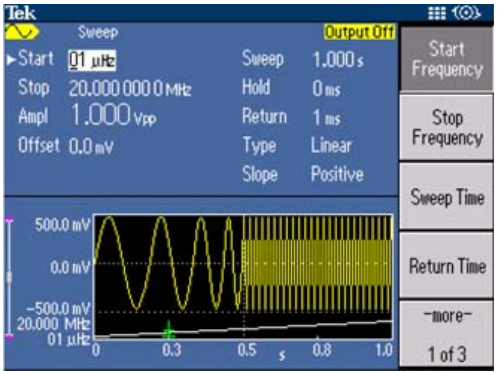

1 µHz - 20 MHz 频率范围，支持多种放大器和滤波器测试应用。

完美的频率捷变性

传统函数发生器使用模拟振荡器和信号调节创建输出信号。与此不同，泰克AFG2021则依托直接信号合成(DDS)技术。DDS技术采用单个时钟频率生成仪器量程内的任何频率，合成波形。DDS 结构提供了杰出的频率捷变性，可以对快速频率和相位变化编程，特别适合测试无线电和卫星系统组件、放大器和滤波器。

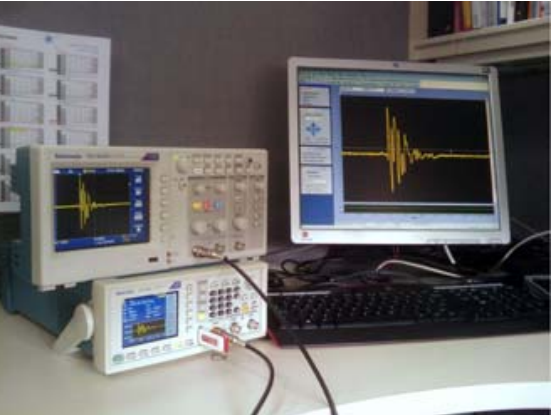

ArbExpress 软件帮助您简便复现实际环境信号。

ArbExpress®以最少的工作量复现实际环境波形

通过 ArbExpress 软件，您可以迅速创建波形，然后把波形传 送到 AFG2021 上，满足定制激励要求。ArbExpress 支持通过 USB、GPIB 或 LAN 直接连接泰克示波器和 AFG。通过这一软 件，您可以把示波器捕获的实际环境信号导入 PC，然后编辑 信号，把信号下载到AFG，复现捕获的波形。这尤其适合汽车、 医疗、工业等重建传感器输出对分析设计完整性异常关键的应 用。

SignalExpress 提高工作效率

每台 AFG2021 标配免费的泰克版 National Instrument LabVIEW SignalExpress软件，支持基本仪器控制、数据记录 和分析。SignalExpress 支持多种泰克台式仪器，可以连接整 个测试平台。然后，您可以从一个直观的软件界面中访问每台 仪器，自动进行要求多台仪器的复杂测量，在更长的时间内记 录数据，对来自多台仪器的数据实现时间相关，简便地捕获和 分析测量结果，而且这一切都从 PC 上完成。只有泰克提供了 由多台智能仪器组成的连通测试平台，简化和加快复杂设计的 调试过程。

连接能力

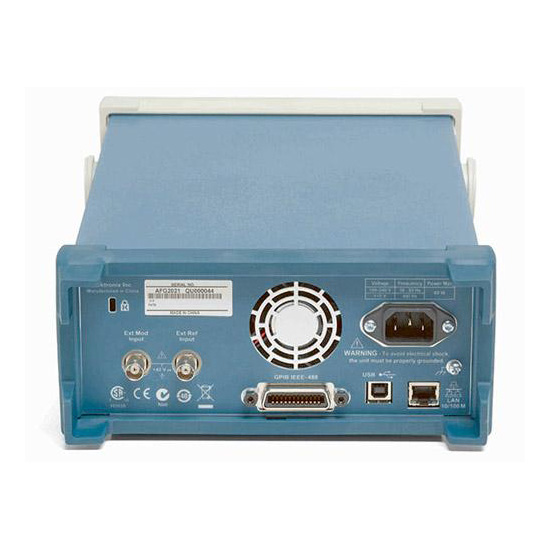

通过使用前面板上的USB主控端口，您可以把定制波形或仪器 设置保存到 U 盘中。您只需把 U 盘插回 USB 主控端口，就可 以简便地重新装载数据。USB设备端口和选配的GPIB/LAN端 口提供了多种连接方式，可以把AFG2021连接到PC上，下载 波形，进行远程控制。

紧凑的外形

2U高度和半机架宽度外形，使得AFG2021能够堆叠在其它台 式仪器上面，如数字万用表、电源和频率计数器，节约宝贵的 工作台空间。通过选配RMU2U机架安装套件、GPIB接口及全 面支持 SCPI，AFG2021 为自动测试系统提供了完美的解决方 案。
