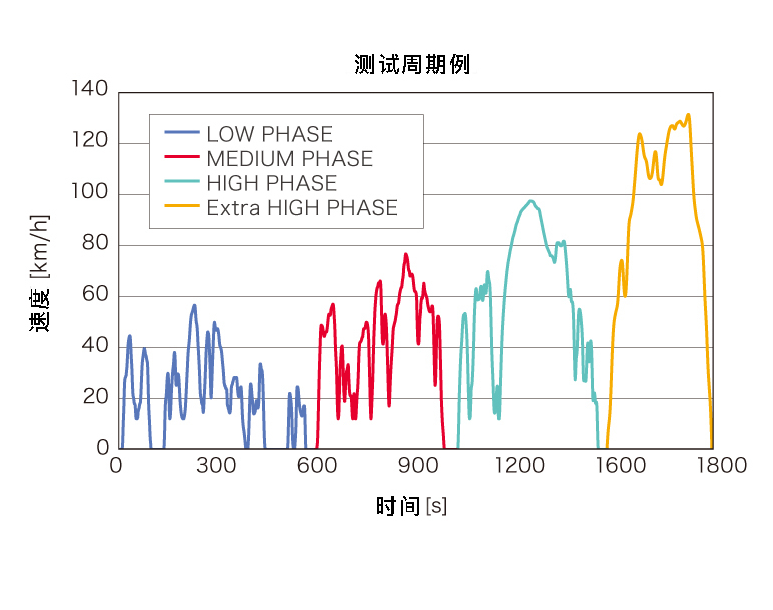

新燃油效率标准WLTP模式的性能评估试验

按照进行WLTP标准燃油效率测量时，要求准确测量系统中各处电池的充放电的电流累积和功率累积情况。高精度钳形电流传感器和PW3390卓越的DC精度，以及间隔50ms的电流累积和功率累积功能有效的进行车辆的燃油效率性能的评估。

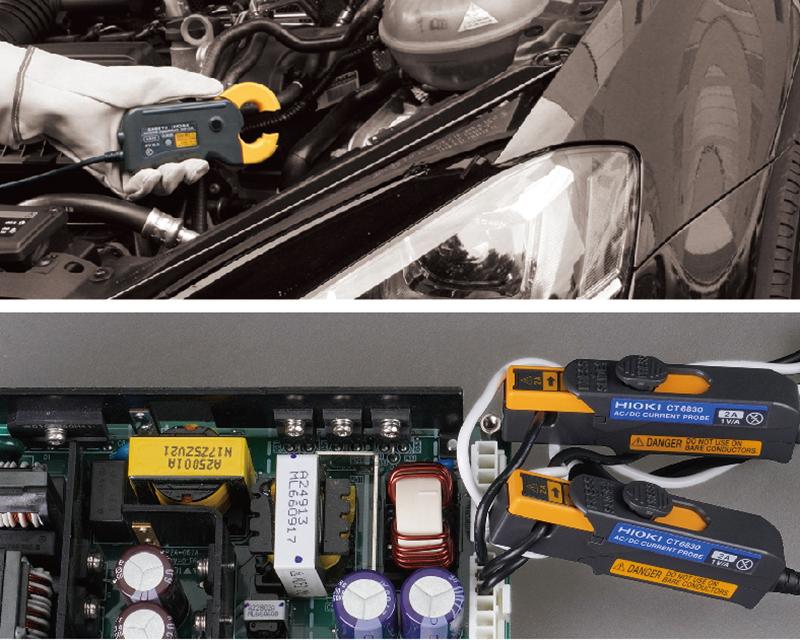

严酷温度环境下的高精度测量

即使在恒温室、温度变化大的发动机室等恶劣温度环境下、也能进行高精度测量。 并配有具有优异的温度特性和宽广的使用温度范围、高精度闭口型和高精度钳型电流传感器。PW3390主机可适用于-10℃-40℃的温度环境。便携性强、在各种温度环境都能使用。

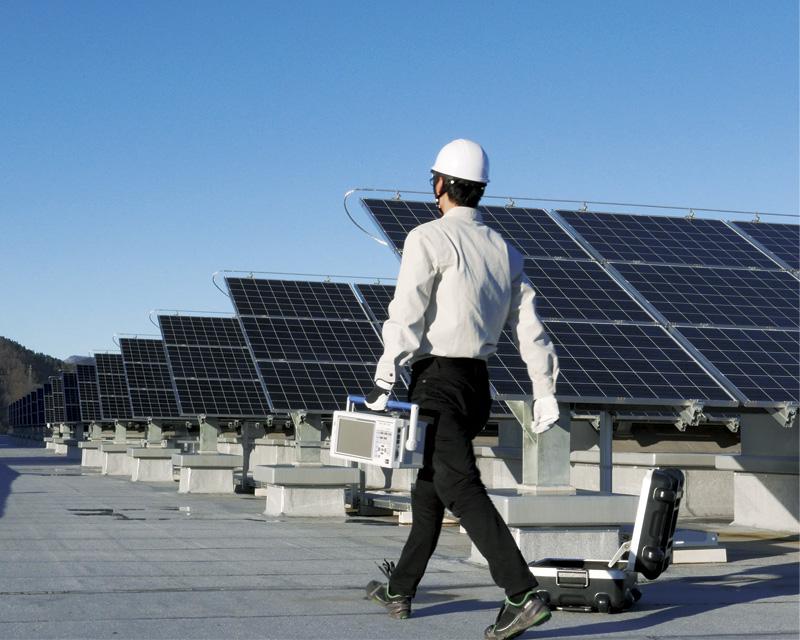

搬运至室外也能高精度测量

运算功能浓缩于功率分析引擎，大幅实现轻巧化。实现室外和实验室一样的高精度测量。

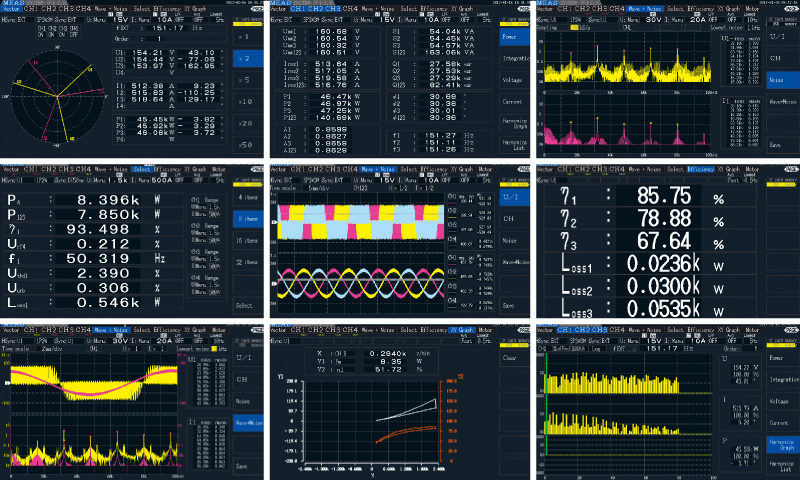

一键切换画面，多种功率分析模式

通过功率分析引擎可同时运算所有项目。只需用页面键切换画面即可完成多种分析。

能够更准确地测量高效设备的功率和效率

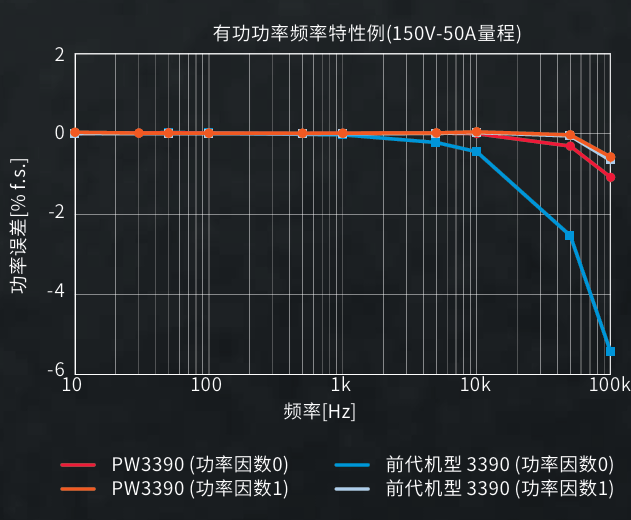

配备4ch功率输入，读数值误差±0.04%，满量程误差±0.05%，实现最高级别功率基本精度。能够更准确地测量功率电子工学类高效率设备的功率和效率。此外，因为实现了200kHz测量频带和高频下平稳的振幅·相位特性，所以能够准确测量高频且低功率因素状态下的功率。

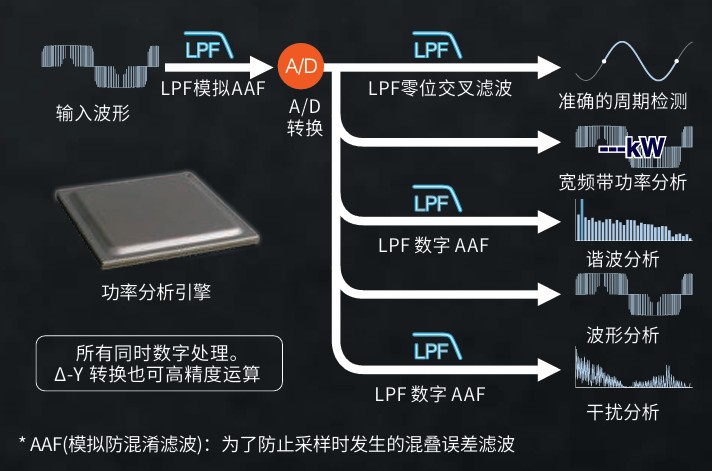

功率分析引擎实现高速·5个系统同时运算

通过500kS/s高速采样，16bit高分辨率的A/D转换器准确捕捉输入波形。功率分析引擎能将周期检测/宽频带功率分析/谐波分析/波形分析/干扰分析这5个系统进行独立的数字处理。通过高速同步运算处理，可同时兼顾准确的测量与50ms的数据更新率。

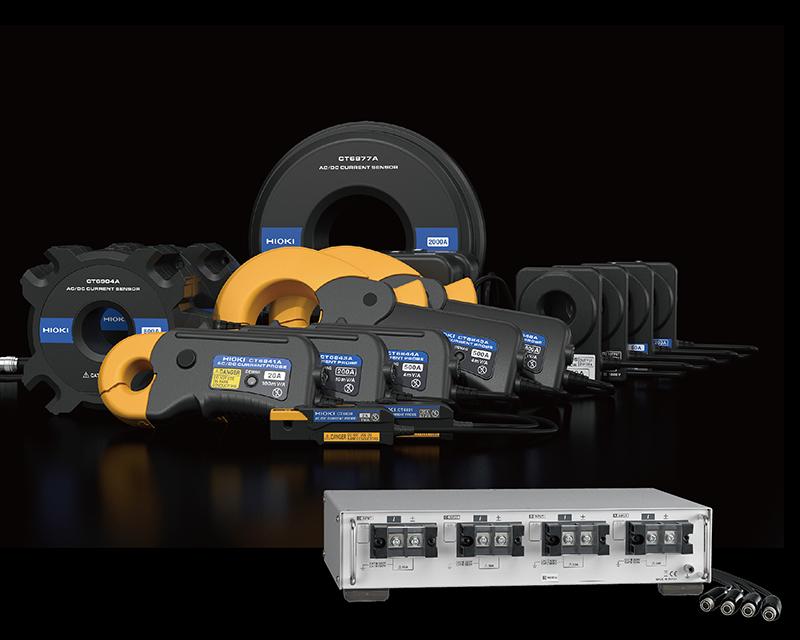

追求高精度的电流传感器

·高精度 闭口型

在精度·带宽以及稳定性上都精益求精的闭口型。使用温度范围大，能高精度测量最高达1000A的大电流。

·高精度 开口型

能够迅速简单接线的钳口型。使用温度范围大，能高精度测量最高达1000A的大电流。从错综复杂的配线再到狭窄的地方，都能简单安装的小型传感器，以丰富的型号进行高精度测量。

·高精度 直接连接型

通过新研发的DCCT方式，实现额定50A较高级别的测量频带。

高频、低功率因数的电流传感器配备相位补偿功能

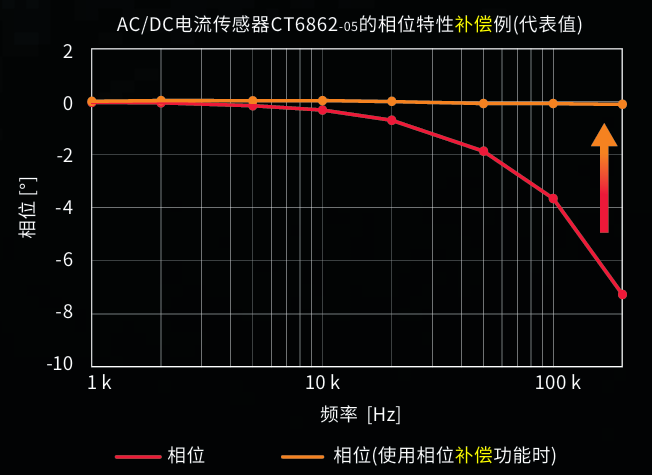

搭载了最新的虚拟过采样技术。在维持。500kS/s，16bit的高分辨率的同时，实现相当于200MS/s的相位补偿。可将电流传感器的相位误差设置在0.01°进行补偿。在以往比较难以准确测量的包括变频器输出开关频率在内的高频且低功率因数的功率，通过相位补偿功能也能大幅降低误差再测量。

* 虚拟过采样：使用比实际采样率要高出几百倍的高采样率频率，在机器内部进行偏移校正的虚拟技术

PC通讯软件　PW Communicator

PW Communicator 是 为PC 和PW3390 之间实现通讯的一款软件。搭载了PW3390的设置、测量值的监测、CSV数据的保存和效率运算等便捷功能。

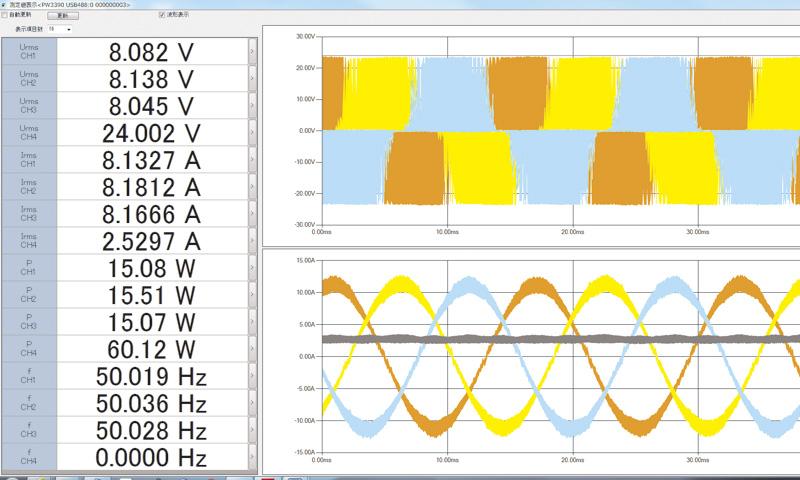

・数值监测

将PW3390的测量数值显示在PC屏幕上。最多显示32个项目。电压、电流、功率、谐波等所有测量项目均可自由选择。

・波形监测

监测显示在PC屏幕上的正在测量的电压、电流的波形。

・主机设置

在PC屏幕上变更已连接的PW3390的设置。

・多台测量

可最多同时控制8台我司的功率分析仪PW3390·PW6001以及功率计PW3335·PW3336·PW3337。测量数据可同时保存在PC中，也可在测量仪器间进行效率运算。

・以CSV文件格式保存

间隔一定时间便会将测量数据以CSV文件格式保存。间隔时间最短为50ms。
