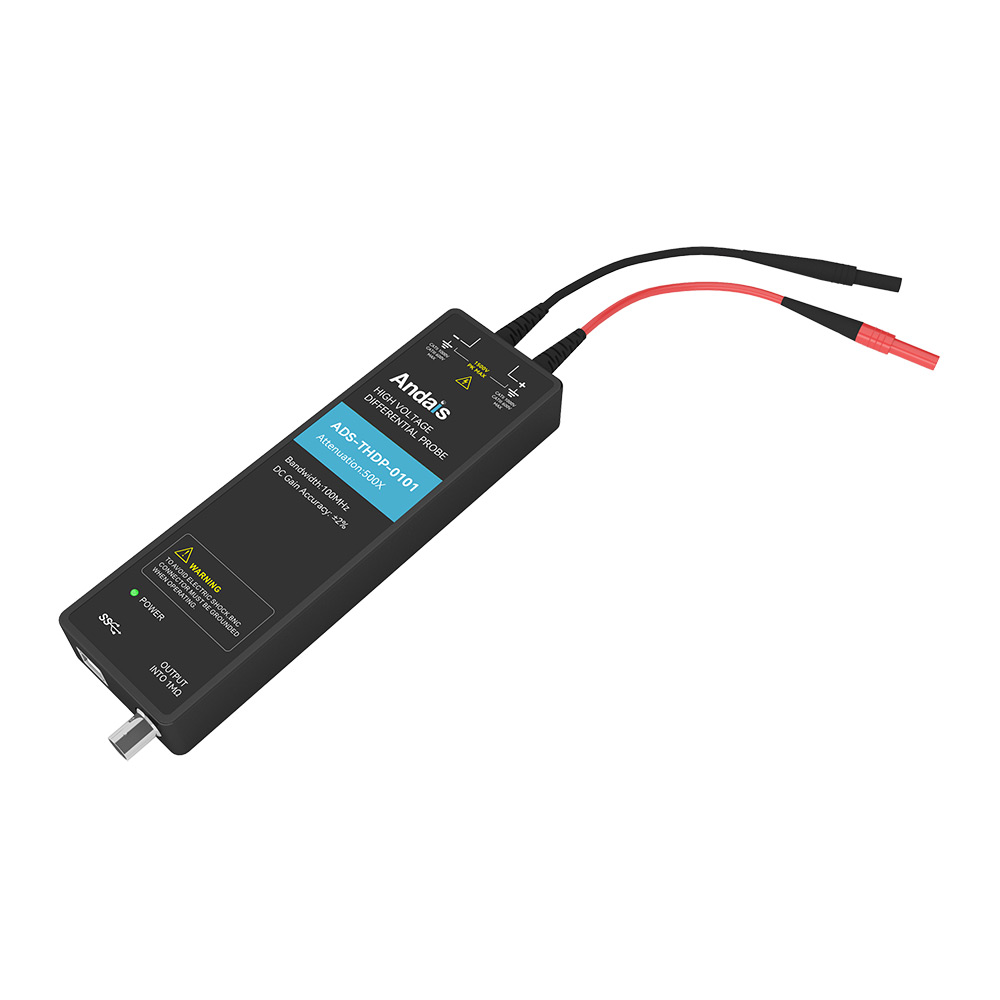

THDP系列高压差分探头
型号: THDP系列
主要特点：
频率测量范围：DC – 100MHz
峰值电压：±7000Vpk
测量误差精度：测量误差 ±2%
高共模抑制比：精确测量微弱差分信号
低底噪：保证测试精确度
可程控切换档位：适用于自动化测试
- 产品介绍
- 参数型号
性能规格：
| 型号 | ADS-THDP-0101 | ADS-THDP-0102 | ADS-THDP-0103 | |
|---|---|---|---|---|
| 带宽(-3dB) | 100MHz | |||
| 典型精度 | ±2% | |||
| 衰减比 | 50X/500X | 100X/1000X | 100X/1000X | |
| 最大差分测量电压(DC + Peak AC) | ±150V@50X / ±1500V@500X | ±350V@100X / ±3500V@1000X | ±700V@100X / ±7000V@1000X | |
| 峰值电压 | ±1500V | ±3500V | ±7000V | |
| 最大输入对地电压 | 600V CATIII 1000V CATII | 600V CATIII 1000V CATII | 1000V CATIII 2300V CATII | |
| 输入阻抗 | 单端对地 | 5MΩ | 5MΩ | 20MΩ |
| 两输入端 | 10MΩ | 10MΩ | 40MΩ | |
| 输入电容 | 单端对地 | < 4pF | < 4pF | < 5pF |
| 两输入端 | < 2pF | < 2pF | < 2.5pF | |
| CMRR | DC | > 80dB | > 80dB | > 80dB |
| 100kHz | > 60dB | > 60dB | > 60dB | |
| 1MHz | > 50dB | > 50dB | > 50dB | |
| 噪声(Vrms) | 50mV@50X / 300mV@500X | 100mV@100X / 600mV@1000X | 220mV@100X / 1.2V@1000X | |
| 延时时间 | 探头主机 | 11.0ns@50X / 8.5ns@50X | 探头主机：8.5ns@100X / 7.5ns@1000X | 探头主机：9.0ns@100X / 7.0ns@1000X |
| BNC线（1m） | 5.0ns | 5.0ns | 5.0ns | |
| 终端负载要求 | ≥ 100kΩ | |||
| 供电 | USB 5V/2A（标配适配器） | |||
| 工作温度 | 0 ~ 40℃ | |||
| 存储温度 | -25 ~ 65℃ | |||
| 工作湿度 | ≤80%RH（无结露） | |||
| 存储湿度 | ≤80%RH（无结露） | |||
