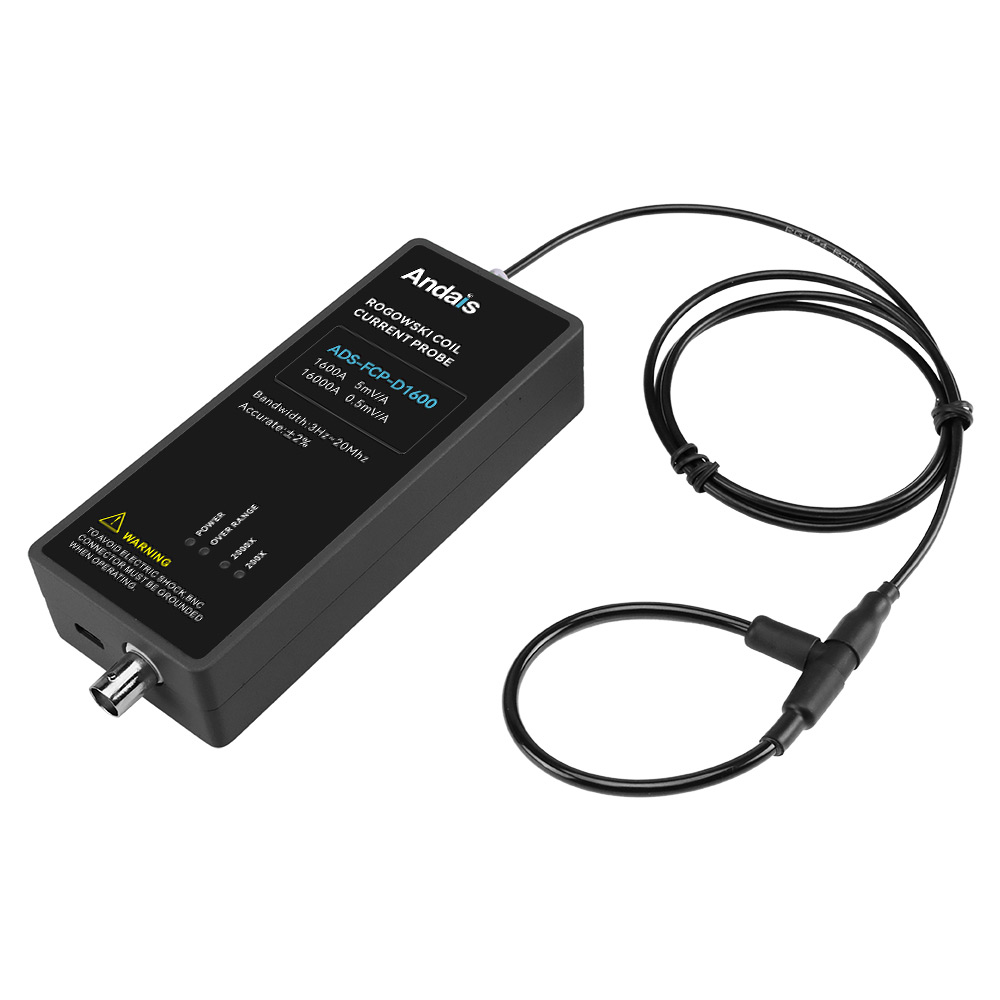

FCP系列柔性电流探头
型号: FCP系列
主要特点：
频率测量范围：3Hz – 30MHz
电流测量范围：100Apk – 16000Apk双量程设计
测量误差精度：测量误差 ±2%
带入杂散电感：附加电感≤ PH
峰值 di/dt 能力：70kA/μs 的快速变化率
智能 I/O：自动化 I/O 切换
- 产品介绍
- 参数型号
性能规格：
| 型号 | ADS-FCP-D0800 | ADS-FCP-D1600 | ADS-FCP-0100 | ADS-FCP-0400 | ADS-FCP-0800 | ADS-FCP-1200 | ADS-FCP-3000 |
|---|---|---|---|---|---|---|---|
| 量程 | 双量程¹ | 单量程 | |||||
| 衰减比 | 100X @800A 1000X @8000A | 200X @1600A 2000X @16000A | 12.5X | 50X | 100X | 160X | 400X |
| 灵敏度 | 10mV/A @800A 1mV/A @8000A | 5mV/A @1600A 0.5mV/A @16000A | 80mV/A | 20mV/A | 10mV/A | 6.25mV/A | 2.5mV/A |
| 峰值电流 | 800A/8000A | 1600A/16000A | 100A | 400A | 800A | 1200A | 3000A |
| 输出噪声 | 9mVpp @800A 5mVpp @8000A | 6mVpp @1600A 5mVpp @16000A | 20mVpp | 16mVpp | 9mVpp | 8mVpp | 5mVpp |
| 衰减特性 | 6%/ms @800A 2%/ms @8000A | 3%/ms @1600A 2%/ms @16000A | 17%/ms | 9%/ms | 6%/ms | 4%/ms | 2%/ms |
| di/dt | 12kA/μs @800A 70kA/μs @8000A | 24kA/μs @1600A 70kA/μs @16000A | 2.4kA/μs | 6kA/μs | 12kA/μs | 24kA/μs | 60kA/μs |
| 低频带宽 | 6.2Hz @800A 3.0Hz @8000A | 3.2Hz @1600A 3.0Hz @16000A | 15.0Hz | 9.2Hz | 6.2Hz | 3.2Hz | 3.0Hz |
| 高频带宽 | 30MHz | 30MHz | 25MHz | 30MHz | 30MHz | 30MHz | 30MHz |
| 典型精度 | ±2% | ||||||
| 线圈周长 | 200mm | ||||||
| 最大输出电压 | ±8V | ||||||
| 输出阻抗 | 50Ω | ||||||
| 供电 | USB 5V/2A(标配适配器) | ||||||
| 工作温度 | 0~40℃ | ||||||
| 存储温度 | -25 ~ 65℃ | ||||||
| 工作湿度 | ≤80%RH(无结露) | ||||||
| 存储湿度 | ≤80%RH(无结露) | ||||||
