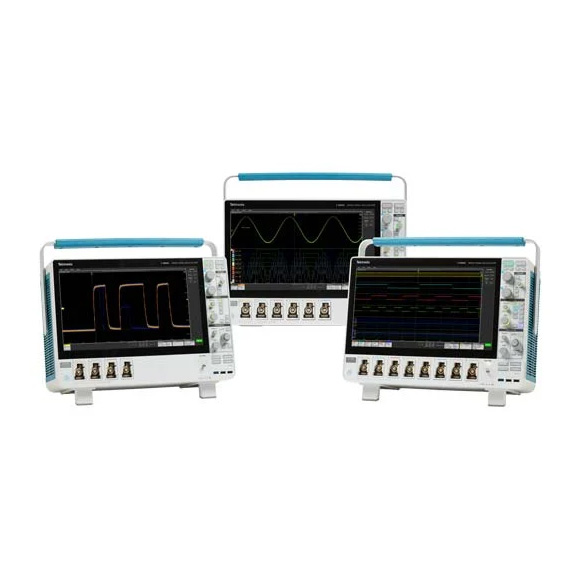

MSO5B 系列混合信号示波器

型号: 5 系列

主要性能指标

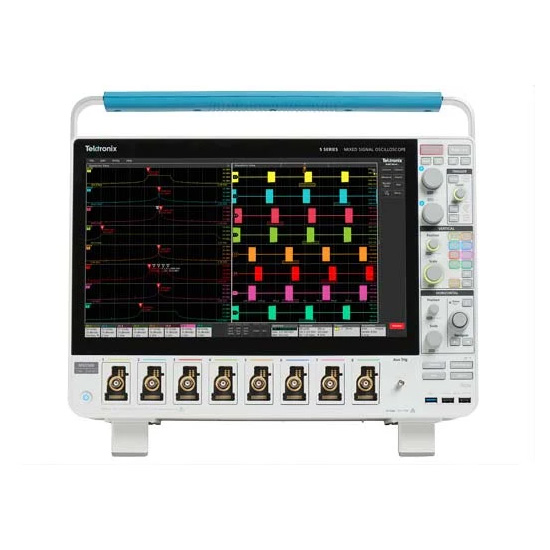

5 系列 MSO 拥有极具创新的手指开合-滑动-缩放触摸屏用户界面，业内超大的高清显示器，以及 4 个、6 个或 8 个FlexChannel® 输入，每条通道可以测量一个模拟信号或 8 个数字信号，可以解决当前及未来棘手的挑战。它为性能、分析和整体用户体验设立了新的标准。

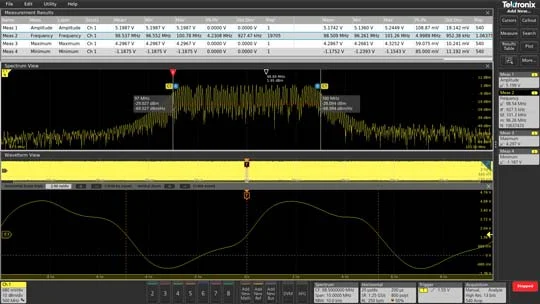

使用高分辨率 12 位模数转换器查看信号详细信息。查看多通道光谱分析、测量统计数据、表格和趋势图，随时换个角度思考。

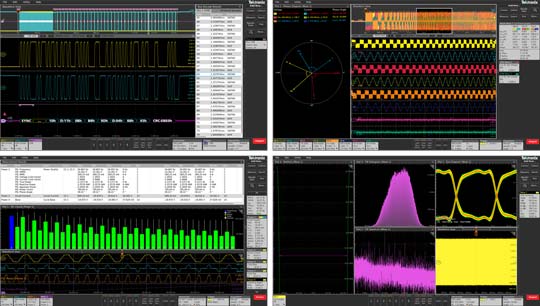

5 系列支持广泛的特定应用测量，满足您的各种需求。单独添加高级分析程序包或安装应用程序包，以处理更多不同的工作。

使用多功能输入和先进的探测技术，您可以看到更多信息。

MSO54B	MSO56B	MSO58B
FlexChannel 输入通道	4	6	8
最大模拟通道数	4	6	8
最大数字通道数（带可选逻辑探头）	32	48	64
带宽（计算的上升时间）	350 MHz (1.15 ns), 500 MHz (800 ps), 1 GHz (400 ps), 2 GHz (225 ps)
DC 增益精度	< 2 GHz 型号：	50 Ω：±1.0%（≤ 1 mV/div 时 ±2.0%） ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） 1 MΩ：±1.0%（≤ 1 mV/div 时 ±2.0%） ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置）
2 GHz 型号：	50 Ω：±1.2%（≤ 1 mV/div 时 ±2.0%） ±0.6% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） 1 MΩ：±1.0%（≤ 1 mV/div 时 ±2.0%） ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置）
ADC 分辨率	12 位
垂直分辨率	8 位 @ 6.25 GS/s 12 位 @ 3.125 GS/s 13 位 @ 1.25 GS/s（高分辨率） 14 位 @ 625 MS/s（高分辨率） 15 位 @ 312.5 MS/s（高分辨率） 16 位 @ ≤125 MS/s（高分辨率）
采样率	在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率）
记录长度（标配）	所有模拟/数字通道上 62.5 M 样点
记录长度(选配)	所有模拟/数字通道上 125 M、250 M 或 500 M 样点
波形捕获速率	>500,000 wfms/s
任意波形/函数发生器（可选）	13 种预先定义的波形类型，高达 100 MHz 输出
DVM	4 位 DVM（产品注册后免费）
触发频率计数器	8 位频率计数器（产品注册后免费）
