MSO4B系列示波器

型号: 4 系列

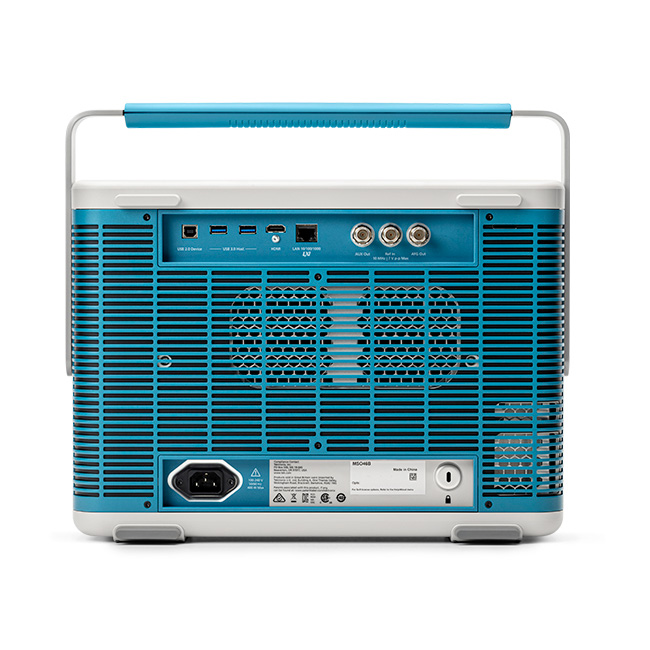

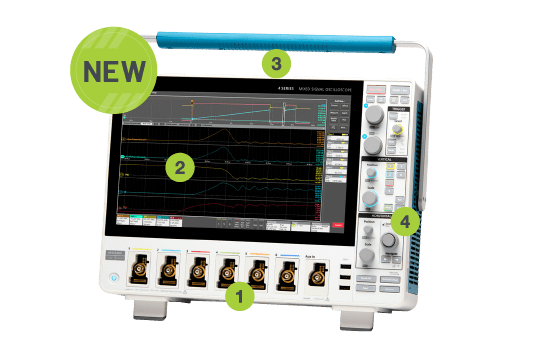

4 系列 B MSO 为台式示波器的性能、分析功能和总体使用体验树立了全新的标准，非常适合调试和验证嵌入式系统和功率转换器。作为第二代产品，此仪器采用新处理平台，其响应能力提升两倍以上，显著加快测量过程和数据传输，完全支持远程操作和控制。提供 4 路或 6 路 FlexChannel® 输入通道，让您深入了解被测对象的设计质量。高分辨率 12 位采样，搭配新款 13.3 英寸高清显示器，能以更高对比度为您显示精确的测量结果。此外，同步多通道频谱分析有助于进行噪声捕获和射频测量。卓越的测量性能与屡获大奖的直观用户界面相结合，易于快速呈现准确的结果。

产品介绍
参数型号

4 系列 B 新增功能

更快的处理器

UI 响应速度提高了 2 倍
数据传输速度提高了 1.5 倍
分析和串行解码速度更快

全新显示器，对比度更高，视野更广
两个 USB 3.1 主机端口
基于浏览器的快速 e*Scope 远程访问

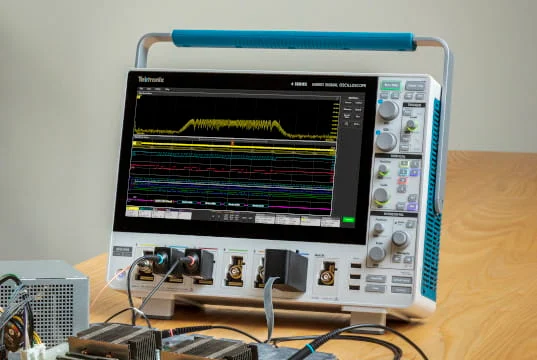

大型高清显示屏以及屡获殊荣的用户界面

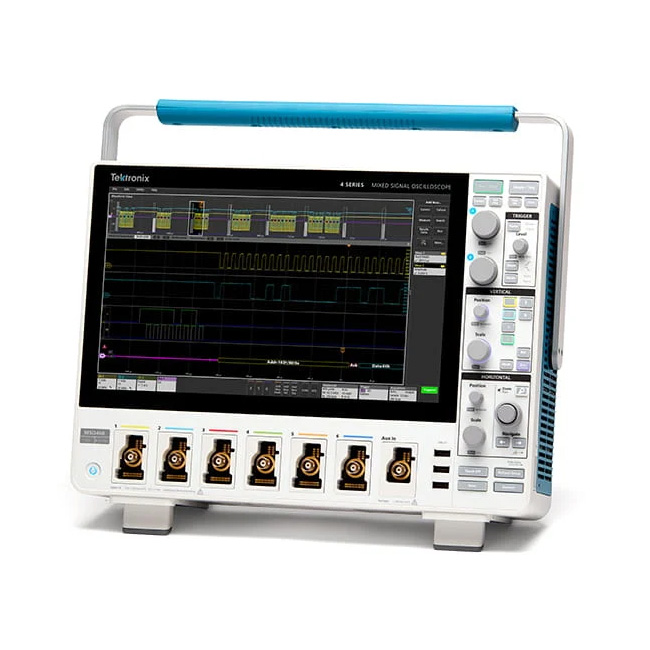

4 系列 B MSO 采用与屡获殊荣的 5 系列相同的触摸式用户界面技术，但采用紧凑封装，打造了全新的示波器操作体验。

13.3 英寸高对比度高清显示屏
6.1 英寸（15.5 厘米）深，适合有限的工作台空间

精确测量和多达 6 条高度灵活的通道

所有通道均具备出色的信号细节和准确的测量

12 位垂直分辨率（高分辨率模式下可达 16 位）
在所有模拟和数字通道上实时采样率高达 6.25 GS/s
高达 62.5 M 点记录长度

任何通道都可以显示波形、射频频谱或两者
任何一条输入通道都可连接逻辑探头来查看八条数字通道

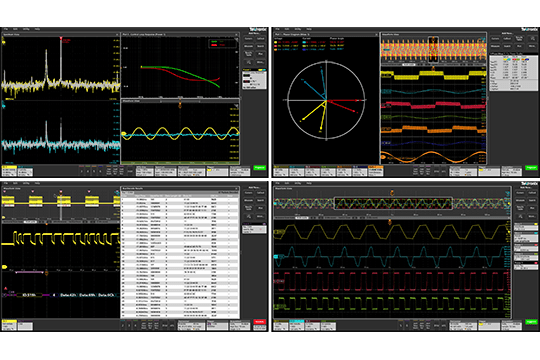

出色的分析能力

查看 4 系列 B 可为您的工作台带来的强大功能

广泛的智能 TekVPI 探头系列
多通道频谱分析
多达 48 个数字逻辑输入
超过 25 个可用的串行协议
内置任意/函数发生器

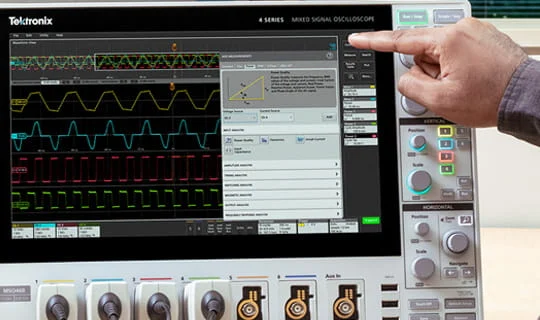

交流/直流电源测量
自动双脉冲测试
3 相功率分析
可现场升级--立即获取所需的工具或稍后添加，无需退回仪器

4 通道型号	6 通道型号
FlexChannel 输入通道	4	6
最大模拟通道数	4	6
最大数字通道数（带可选逻辑探头）	32	48
辅助触发输入端	≤300 V RMS (仅边沿触发)
带宽（计算的上升时间）	200 MHz (2.3 ns)、350 MHz (1.3 ns)、500 MHz (900 ps)、1 GHz (450 ps)、1.5 GHz (333 ps)
DC 增益精度	50 Ω：±1%，（±2.5% @ 1 mV/Div 和 500 µV/Div 设置），30°C 以上时以 0.100%/°C 下降
1 MΩ 和 250 kΩ：±1.0%，（±2.0% @ 1 mV/Div 和 500 µV/Div 设置），30°C 以上时以 0.100%/°C 下降
ADC 分辨率	12 位
垂直分辨率	8 位 @ 6.25 GS/s
12 位 @ 3.125 GS/s
13 位 @ 1.25 GS/s（高分辨率）
14 位 @ 625 MS/s（高分辨率）
15 位 @ 250 MS/s（高分辨率）
16 位 @ ≤125 MS/s（高分辨率）
采样率	在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率）
记录长度（标配）	在所有模拟/数字通道上 31.25 M 点
记录长度(选配)	所有模拟/数字通道上 62.5 M 样点
波形捕获速率，典型值	>500,000 wfms/s
任意波形/函数发生器（可选）	13 种预先定义的波形类型，高达 50 MHz 输出
DVM	4 位 DVM（产品注册后免费）
触发频率计数器	8 位频率计数器（产品注册后免费）
