Keithley Cable(三同轴线缆)

Keithley Cable(三同轴线缆)

型号: 237-ALG-2/15、2600-ALG-2、7078-TRX-

Keithley(吉时利,现隶属于 Tektronix 泰克旗下)作为精密测量仪器领域的知名品牌,其配套电缆产品以低噪声、高稳定性、强适配性为核心优势,专为电测量、半导体测试、传感器校准等场景设计,可无缝衔接吉时利源表、静电计、数据采集系统等设备,覆盖从基础信号传输到高精度测试的全需求。

核心竞争优势

  • 原厂适配性:与吉时利仪器同平台设计,阻抗匹配(如 50Ω 同轴、100Ω 双绞线)与信号时序严格同步,避免第三方电缆的兼容性问题;
  • 精密制造工艺:采用自动化压接技术,接头接触电阻≤5mΩ,线缆同心度≥95%,确保长期稳定传输;
  • 合规性:符合 RoHS 2.0、CE、UL 等国际认证,部分型号通过 ISO 17025 校准认证,可追溯至国家计量标准。

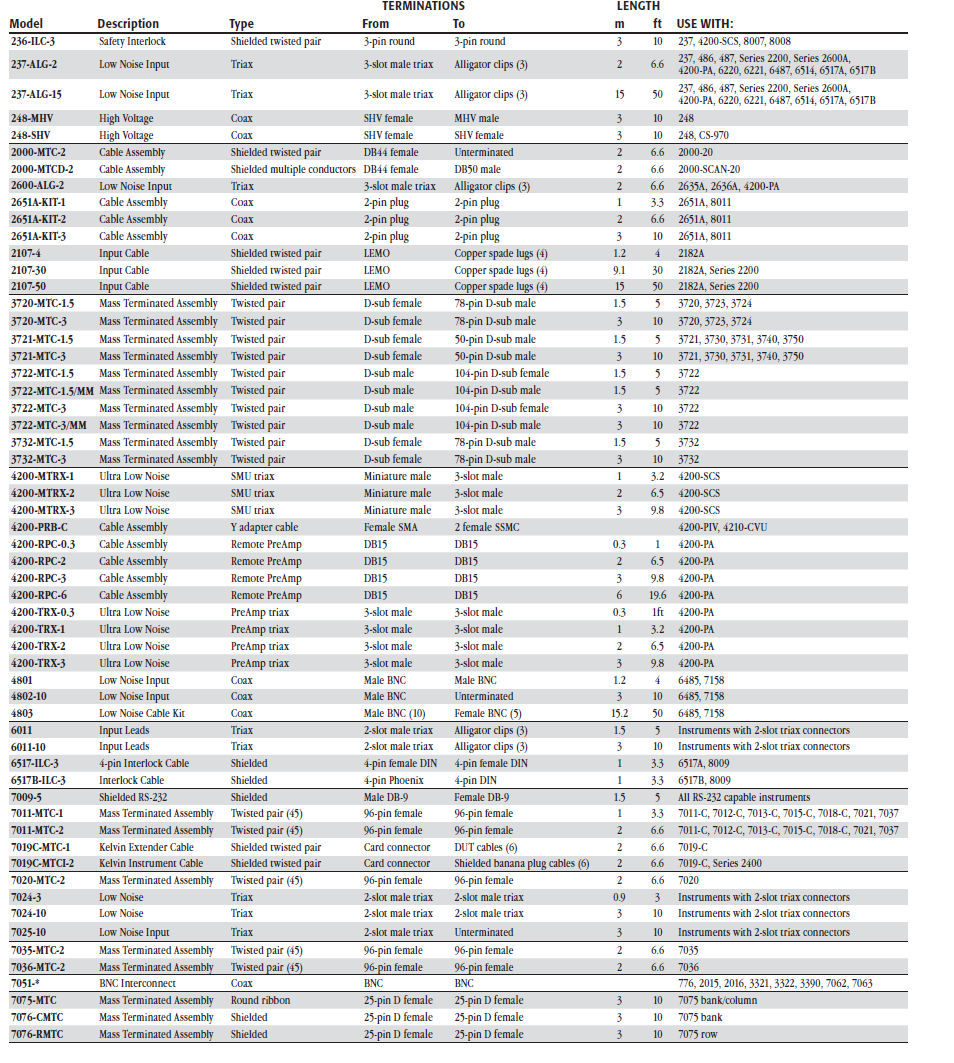

根据应用场景与功能差异,Keithley Cable 主要分为五大类,每类均具备针对性技术设计:

1. 低噪声信号传输电缆

核心型号与特点

  • 三同轴电缆(Triax):如 237-ALG-2/15、2600-ALG-2、7078-TRX-* 系列,采用三层屏蔽结构(内导体、内屏蔽、外屏蔽),可有效抑制电磁干扰(EMI)与射频干扰(RFI),湍流度≤0.5%,适用于 nA 级微弱电流或 mV 级低电压信号测量。

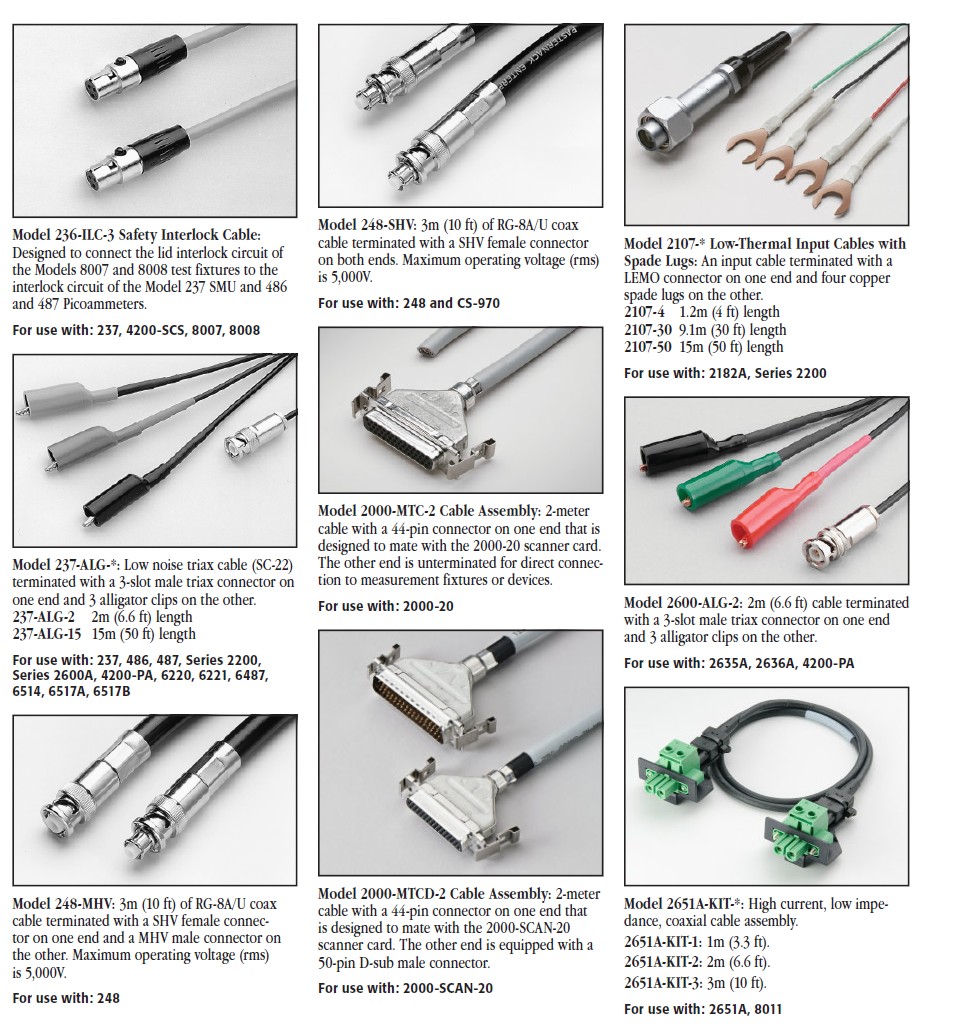

    示例:237-ALG-2 长度 2 米,一端为 3 槽公三同轴连接器,另一端为 3 个鳄鱼夹,适配 237 源表、6517A 静电计等设备,是半导体器件漏电测试的核心配件。
  • 同轴电缆(Coax):如 4801、4802-10、7051-* 系列,采用 RG-8A/U、RG58、RG188 等专用线缆,特性阻抗 50Ω 或 75Ω,信号衰减率低,支持高频信号传输(最高可达 GHz 级),适用于示波器、信号发生器等设备的信号互联。

技术优势

  • 屏蔽效能:多层金属屏蔽 + 接地设计,噪声抑制能力比普通电缆提升 30%-50%;
  • 信号完整性:通过 FFE(前馈均衡)技术补偿高频损耗,确保 100MHz 以上信号眼图质量;
  • 环境适应性:工作温度 - 40℃~85℃,部分型号(如 SC-93 低热电缆)采用 #22AWG 实心铜线,温度系数≤10ppm/℃,适配高低温测试场景。

2. 高压测试电缆

核心型号与应用

  • 248-MHV/SHV 系列:长度 3 米,采用耐高压绝缘材料,额定电压 5000V RMS,适配 248 高压电源与 CS-970 测试夹具,用于高压击穿测试、绝缘性能验证等场景;
  • 8607 1kV 测试电缆组:含红黑两根安全香蕉插头电缆,额定电压 1500V DC,长度 1 米,适配 2410 源表、6517B 静电计,常用于高电压器件的安全性能测试。

安全设计

  • 绝缘层:采用交联聚乙烯(XLPE)材料,耐击穿强度≥20kV/mm;
  • 接头防护:SHV/MHV 接头带锁止结构,防止测试中意外脱落,符合 IEC 61010 高压安全标准。

3. 集中端接电缆组件(Mass Terminated Assembly)

核心型号与适配设备

  • 3720/3721/3722 系列:采用多芯双绞线或屏蔽多导体结构,端接 D-sub 连接器(78 针、50 针、104 针等),长度 1.5-3 米,适配 3720/3721/3722 矩阵开关卡,用于多通道数据采集系统的集中互联;
  • 7011-MTC/7020-MTC 系列:含 45 对屏蔽双绞线,端接 96 针 DIN 连接器,支持多通道信号同步传输,适配 7011-C/7020 开关卡,常用于自动化测试系统(ATE)的模块间连接。

核心优势

  • 高密度集成:单根电缆支持 12-45 路信号传输,减少布线复杂度;
  • 抗串扰:双绞线绞距≤10mm,串扰衰减≥60dB@1MHz,确保多通道信号独立传输。

4. 专用功能电缆

(1)超低噪声源表(SMU)电缆

  • *4200-MTRX-系列:长度 1-3 米,专为 4200-SCS 半导体特性分析系统设计,一端为微型公三同轴连接器,另一端为标准 3 槽公三同轴连接器,噪声电压≤1nV/√Hz,适配 4200-SMU/4210-SMU 源表,用于 MOSFET、二极管等器件的 IV 特性测试。

(2)远程前置放大器电缆

  • *4200-RPC-系列:长度 0.3-6 米,端接高密度 DB15 连接器,适配 4200-PA 前置放大器,可将微弱信号放大 100-1000 倍,同时抑制远程传输中的噪声,常用于远距离高精度测量。

(3)互锁与接地电缆

  • 236-ILC-3 安全互锁电缆:长度 3 米,屏蔽双绞线结构,端接 3 针圆形连接器,适配 8007/8008 测试夹具与 237 源表,实现 “夹具开盖即断电” 的安全联锁功能;
  • 8007-GND-3 安全接地线:长度 3 米,端接压接端子,用于测试系统的单点接地,降低地环路噪声。

5. 通用与定制化电缆

(1)通用接口电缆

  • USB-B-1/3 系列:Type A 转 Type B 接口,长度 1-3 米,适配 2100 万用表、3700 数据采集器等设备的 USB 通信;
  • 7009-5 屏蔽 RS-232 电缆:长度 1.5 米,DB9 公对母接口,用于传统仪器的串口通信,支持 9600-115200bps 波特率。

(2)定制化选项

  • 线缆类型:可选择低电感(SC-182,42nH/ft)、低热(SC-93)、通用屏蔽双绞线(SC-200)等特殊材质;
  • 长度与接头:支持按需求定制 0.15 米(如 7078-TRX-6IN)至 50 米(如 2107-50)长度,接头可搭配 BNC、SMA、LEMO 等不同规格。


Keithley Cable(三同轴线缆)

型号: 237-ALG-2/15、2600-ALG-2、7078-TRX-

Keithley(吉时利,现隶属于 Tektronix 泰克旗下)作为精密测量仪器领域的知名品牌,其配套电缆产品以低噪声、高稳定性、强适配性为核心优势,专为电测量、半导体测试、传感器校准等场景设计,可无缝衔接吉时利源表、静电计、数据采集系统等设备,覆盖从基础信号传输到高精度测试的全需求。

核心竞争优势

  • 原厂适配性:与吉时利仪器同平台设计,阻抗匹配(如 50Ω 同轴、100Ω 双绞线)与信号时序严格同步,避免第三方电缆的兼容性问题;
  • 精密制造工艺:采用自动化压接技术,接头接触电阻≤5mΩ,线缆同心度≥95%,确保长期稳定传输;
  • 合规性:符合 RoHS 2.0、CE、UL 等国际认证,部分型号通过 ISO 17025 校准认证,可追溯至国家计量标准。


根据应用场景与功能差异,Keithley Cable 主要分为五大类,每类均具备针对性技术设计:

1. 低噪声信号传输电缆

核心型号与特点

  • 三同轴电缆(Triax):如 237-ALG-2/15、2600-ALG-2、7078-TRX-* 系列,采用三层屏蔽结构(内导体、内屏蔽、外屏蔽),可有效抑制电磁干扰(EMI)与射频干扰(RFI),湍流度≤0.5%,适用于 nA 级微弱电流或 mV 级低电压信号测量。
    示例:237-ALG-2 长度 2 米,一端为 3 槽公三同轴连接器,另一端为 3 个鳄鱼夹,适配 237 源表、6517A 静电计等设备,是半导体器件漏电测试的核心配件。
  • 同轴电缆(Coax):如 4801、4802-10、7051-* 系列,采用 RG-8A/U、RG58、RG188 等专用线缆,特性阻抗 50Ω 或 75Ω,信号衰减率低,支持高频信号传输(最高可达 GHz 级),适用于示波器、信号发生器等设备的信号互联。

技术优势

  • 屏蔽效能:多层金属屏蔽 + 接地设计,噪声抑制能力比普通电缆提升 30%-50%;
  • 信号完整性:通过 FFE(前馈均衡)技术补偿高频损耗,确保 100MHz 以上信号眼图质量;
  • 环境适应性:工作温度 - 40℃~85℃,部分型号(如 SC-93 低热电缆)采用 #22AWG 实心铜线,温度系数≤10ppm/℃,适配高低温测试场景。

2. 高压测试电缆

核心型号与应用

  • 248-MHV/SHV 系列:长度 3 米,采用耐高压绝缘材料,额定电压 5000V RMS,适配 248 高压电源与 CS-970 测试夹具,用于高压击穿测试、绝缘性能验证等场景;
  • 8607 1kV 测试电缆组:含红黑两根安全香蕉插头电缆,额定电压 1500V DC,长度 1 米,适配 2410 源表、6517B 静电计,常用于高电压器件的安全性能测试。

安全设计

  • 绝缘层:采用交联聚乙烯(XLPE)材料,耐击穿强度≥20kV/mm;
  • 接头防护:SHV/MHV 接头带锁止结构,防止测试中意外脱落,符合 IEC 61010 高压安全标准。

3. 集中端接电缆组件(Mass Terminated Assembly)

核心型号与适配设备

  • 3720/3721/3722 系列:采用多芯双绞线或屏蔽多导体结构,端接 D-sub 连接器(78 针、50 针、104 针等),长度 1.5-3 米,适配 3720/3721/3722 矩阵开关卡,用于多通道数据采集系统的集中互联;
  • 7011-MTC/7020-MTC 系列:含 45 对屏蔽双绞线,端接 96 针 DIN 连接器,支持多通道信号同步传输,适配 7011-C/7020 开关卡,常用于自动化测试系统(ATE)的模块间连接。

核心优势

  • 高密度集成:单根电缆支持 12-45 路信号传输,减少布线复杂度;
  • 抗串扰:双绞线绞距≤10mm,串扰衰减≥60dB@1MHz,确保多通道信号独立传输。

4. 专用功能电缆

(1)超低噪声源表(SMU)电缆

  • *4200-MTRX-系列:长度 1-3 米,专为 4200-SCS 半导体特性分析系统设计,一端为微型公三同轴连接器,另一端为标准 3 槽公三同轴连接器,噪声电压≤1nV/√Hz,适配 4200-SMU/4210-SMU 源表,用于 MOSFET、二极管等器件的 IV 特性测试。

(2)远程前置放大器电缆

  • *4200-RPC-系列:长度 0.3-6 米,端接高密度 DB15 连接器,适配 4200-PA 前置放大器,可将微弱信号放大 100-1000 倍,同时抑制远程传输中的噪声,常用于远距离高精度测量。

(3)互锁与接地电缆

  • 236-ILC-3 安全互锁电缆:长度 3 米,屏蔽双绞线结构,端接 3 针圆形连接器,适配 8007/8008 测试夹具与 237 源表,实现 “夹具开盖即断电” 的安全联锁功能;
  • 8007-GND-3 安全接地线:长度 3 米,端接压接端子,用于测试系统的单点接地,降低地环路噪声。

5. 通用与定制化电缆

(1)通用接口电缆

  • USB-B-1/3 系列:Type A 转 Type B 接口,长度 1-3 米,适配 2100 万用表、3700 数据采集器等设备的 USB 通信;
  • 7009-5 屏蔽 RS-232 电缆:长度 1.5 米,DB9 公对母接口,用于传统仪器的串口通信,支持 9600-115200bps 波特率。

(2)定制化选项

  • 线缆类型:可选择低电感(SC-182,42nH/ft)、低热(SC-93)、通用屏蔽双绞线(SC-200)等特殊材质;
  • 长度与接头:支持按需求定制 0.15 米(如 7078-TRX-6IN)至 50 米(如 2107-50)长度,接头可搭配 BNC、SMA、LEMO 等不同规格。
