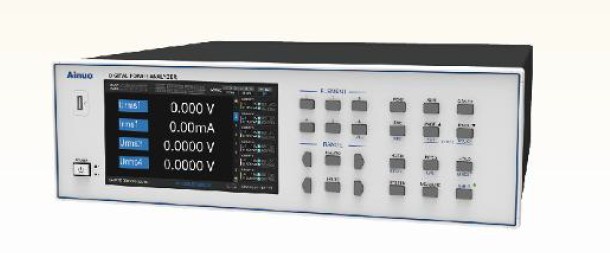

艾诺 AN87600 系列多通道功率分析仪是一款具备高精准度、宽频带、多模式测量能力的专业测试设备。产品采用标准 3U 高度设计，符合系统集成要求，支持 1-6 通道灵活配置，可适配单相两线至三相四线等多种接线方式，满足空调、逆变器、变频器、电机、光伏设备、电动汽车及充电桩等不同负载的功率测量需求。其融合高速 FPGA 处理器与高精度 AD 转换器，兼具交流、直流信号测量能力，可实现功率、谐波、电能等多参数同步分析，搭配全触屏操作与自定义数据存储功能，为电力电子、新能源、家电等行业的研发验证、生产检测提供高效可靠的测试解决方案。

一、典型应用

• 单相 / 三相家用电器、商用电器：待机功耗和功率分析
• 新能源领域：光伏逆变器功率、效率、谐波分析；电动汽车、充电桩电性能测量
• 电力电子设备：变压器、发电机、变频器、变频电机功率及谐波分析
• 电源设备：开关电源、UPS 功率、谐波、浪涌电流分析；照明、LED 功率及效率分析

二、核心技术参数

（一）测量通道与接线方式

• 测量通道：1-6 通道同步测量单元配置
• 接线方式：支持 1P2W（单相两线）、1P3W（单相三线）、3P3W（三相三线，2 电压 2 电流）、3V3A（三相三线，3 电压 3 电流）、3P4W（三相四线）

（二）输入规格

• 电压量程：直接输入 15/30/60/100/150/300/600/1000V，选配 1500V；输入阻抗约 2MΩ
• 电流量程：常规 20A，可选 5A/50A/1A 等规格，支持混合搭配；直接输入阻抗约 2.5mΩ（50A 规格）；BNC 传感器输入支持 50m/100m/200m/500m/1/2/5/10V
• 量程精度范围：电压、电流量程精度覆盖（1%~110%）× 量程，其中电压 1000V、电流 20A 规格精度范围为（1%~100%）× 量程

（三）测量精度

• 基本精度：读数的 0.1% + 量程的 0.1%
• 电压测量精度：
  • DC、0.5Hz≤f<45Hz、45Hz≤f≤66Hz、1kHz<f≤10kHz：±(0.1%× 示值 + 0.2%× 量程)
  • 66Hz<f≤1kHz：±(0.1%× 示值 + 0.1%× 量程)
  • 10kHz<f≤100kHz：±(0.5%× 示值 + 0.5%× 量程)、±[(0.04×(f-10))%× 示值]
• 电流测量精度：与电压测量精度一致
• 功率测量精度：
  • DC、0.5Hz<f<45Hz：±(0.1%× 示值 + 0.2%× 量程)
  • 45Hz≤f≤66Hz：±(0.3%× 示值 + 0.2%× 量程)
  • 66Hz<f≤1kHz：±(0.1%× 示值 + 0.1%× 量程)
  • 1kHz<f≤10kHz：±(0.2%× 示值 + 0.2%× 量程)、±[(0.067×(f-1))%× 示值]
  • 10kHz<f≤100kHz：±(0.5%× 示值 + 0.5%× 量程)、±[(0.09×(f-10))%× 示值]
• 电能测量精度：±(0.1%× 显示值 + 0.1%× 量程)
• 扩展不确定度：电压、电流、功率、频率、电能量≤0.20%

（四）测量范围与分辨力

• 功率因数范围：±(0.001 - 1.000)
• 有功功率测量范围：4.4mW~4.4kW / 相（@220V，PF=0.001~1.000）
• 有功功率分辨力：0.1mW
• 电能测量范围：0~999999Wh，分辨率 1mWh/0.01mAh

（五）频率与带宽

• 测量带宽：DC、0.5Hz-100kHz
• AD 采样速率：约 100kSps
• 谐波测量频率范围：11Hz-600Hz，支持 1-50 次谐波含量及总失真度（THD）分析

（六）功能参数

• 滤波器：内置 500Hz、5.5kHz 电压线路、电流线路和频率滤波
• 变比功能：电压、电流变比范围 1.0~50000.0；外部输入变比 0.010~100.000
• 数据更新周期：100ms/200ms/500ms/1s/2s/5s/10s 可选
• 满量程峰值因数：3（1000V 满量程峰值因数为 1.5）

（七）接口与显示

• 控制接口：标配 RS-232、开关量接口、网口；选配 RS-485、GPIB
• 显示器：7 英寸液晶触摸屏，支持显示界面条目自定义、波形显示

（八）物理规格

• 外形尺寸：426 (W，前饰框)×132.5 (H，前饰框)×430.3 (D，不含接线柱) mm
• 开口尺寸：422 (W，机体)×128.5 (H，机体) mm
• 底脚高度：17.5mm
• 整机重量：约 7.5kg

（一）核心测量规格

• 测量通道：1-6 通道同步测量单元，支持多通道单相、三相三 ×2、三相四 ×2 等模式配置
• 基本精度：读数的 0.1% + 量程的 0.1%
• 测量带宽：DC、0.5Hz-100kHz，采样速率 200kSps
• 电压量程：常规 0-1000V，选配 0-1500V，输入阻抗约 2MΩ
• 电流量程：常规 20A，可选 5A/50A/1A 等规格，支持混合搭配，直接输入阻抗约 2.5mΩ（50A 规格）
• 功率测量：最小分辨力 0.1mW，测量范围 4.4mW-4.4kW（220V，PF=0.001-1.000）
• 谐波分析：11Hz-600Hz 频率范围，支持 1-50 次谐波测量及总失真度（THD）分析

（二）辅助功能参数

• 滤波器：内置 500Hz、5.5kHz 低通滤波，可滤除 PWM 波形开关源流干扰
• 电能测量：范围 0-999999Wh，分辨率 1mWh/0.01mAh，精度 ±(0.1%× 显示值 + 0.1%× 量程)
• 数据更新周期：100ms/200ms/500ms/1s/2s/5s/10s 可选
• 控制接口：标配 RS-232、开关量接口、网口；选配 RS-485、GPIB
• 显示与存储：7 英寸液晶触摸屏，支持显示条目自定义；CSV 格式导出，存储项目可自定义
• 外形尺寸：426 (W)×132.5 (H)×430.3 (D) mm（不含接线柱），整机重量约 7.5kg
