特性

• 电化学阻抗谱 (EIS)： 用于测量锂离子电池电芯
• 20 个多路复用通道： 采用 19 英寸、3U 尺寸的紧凑设计
• 1 毫赫兹 (mHz) 至 10 千赫兹 (kHz) 频率范围： 提供宽频分析能力
• 高达 10 安培 (A) 的交流激励 (峰峰值)： 适用于圆柱形、软包和方形铝壳电芯
• 多正弦测量技术： 比传统扫频测量快数百倍
• 20 个四线制 PT100 温度测量通道： 精确同步监测温度
• 集成直流电源： 提供高达 ±1 安培 (A) / 5 伏特 (V)，支持在充放电过程中进行 EIS 测量
• 在执行 EIS 测量前，无需断开与电池循环测试仪的连接
• USB 设备端口和 2 个 CAN 总线接口： 便于连接与集成
• 低功耗： 无需主动冷却
• 可轻松与 EA-BCTS 等循环测试系统结合使用，深入洞察电池质量

精准测量阻抗，实现极速吞吐

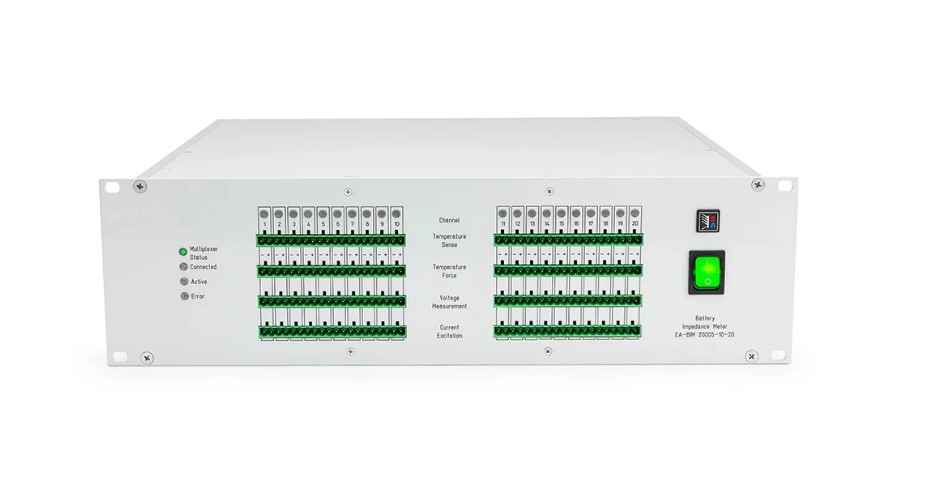

电化学阻抗谱 (EIS) 测量为深入了解锂离子 (Li-ion) 电池电芯的质量提供了关键洞察。然而，测试大量电池电芯可能成为耗时的瓶颈。EA-BIM 20005 提供快速、精准的 EIS 测量，拥有 20 个测量通道和极高的吞吐量。其附带的软件、行业标准接口和低功耗特性，让您能够轻松地将此电池阻抗分析仪集成到您的工作流程中。

深入洞察电芯质量

EA-BIM 20005 提供 1 毫赫兹 (mHz) 至 10 千赫兹 (kHz) 的频率范围和优于 1% 的阻抗测量精度，专为满足大批量锂离子电池测试所需的关键洞察而优化。

其交流 (AC) 激励高达 10 安培 (A) (峰峰值)，适用于圆柱形、软包和方形铝壳电芯。每个 EIS 通道都配备一个高精度四线制 PT100 温度测量通道，使您能够用一台仪器同时跟踪阻抗和电芯温度。

该仪器便于将 EIS 与循环测试相结合，从而更深入地了解电芯质量。它包含一个内置直流 (DC) 功率级，可提供 ±1 安培 (A) / 5 伏特 (V)，以方便在充放电过程中进行测量。它也可以集成到更大的电池测试系统（如 EA-BCTS）中。进行 EIS 测量时，电池测试系统无需断开连接且不会对结果产生负面影响，进一步简化了测试流程。

超快速 EIS 测量

传统的 EIS 测量系统通常在每个测试频率上施加电流并测量产生的电压。相比之下，EA-BIM 20005 采用创新的多正弦激励技术，可同时在多个频率上进行阻抗测量，使其速度比传统的扫频测量快数百倍。EA-BIM 20005 也能执行标准的扫频测量，便于用户将结果与其他仪器进行比较。此外，其集成的测量系统通过一个 20 通道高速多路复用器连接被测设备，可在实现快速测量的同时保持较低的单通道成本。

轻松将高吞吐量 EIS 集成到电池测试工作流程

为了开箱即用地进行 EIS 测试，随附的 PC 软件灵活且易于使用。EA-BIM 20005 通过仪器后部的 USB 设备端口连接到您的 PC。您可以轻松配置系统并立即开始进行 EIS 测量。利用内置的可视化和分析工具评估测量结果，并以您首选的格式记录结果。

仪器包含两个板载 CAN 总线接口，便于集成到电池循环测试系统中并支持定制测试程序开发。凭借仅需 3U 空间即可容纳 20 个 EIS 通道，EA-BIM 20005 有助于节省宝贵的台面和地面空间，而其低功耗特性则减少了对主动冷却的需求。
