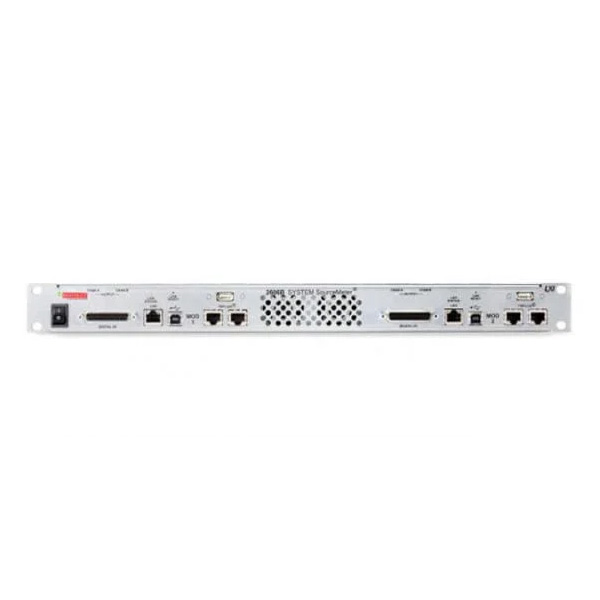

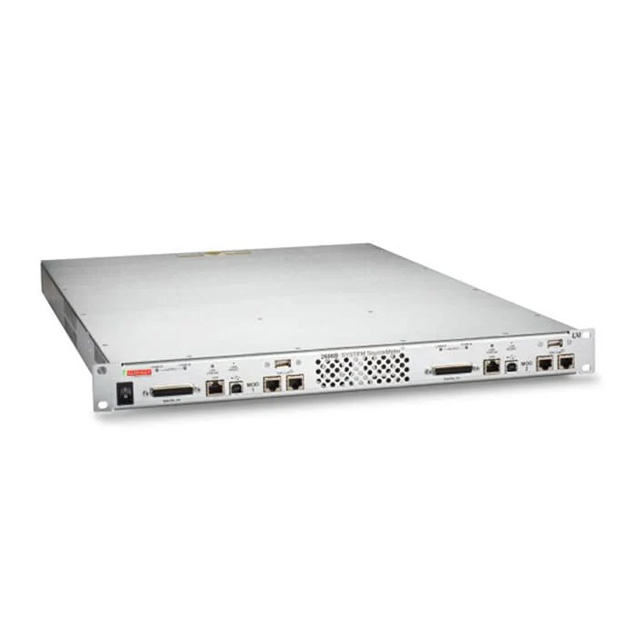

2606B 高密度 SourceMeter® SMU 仪器
2606B 高密度系统 SourceMeter (SMU) 仪器在 1U 高的机箱中提供四条 20 瓦 SMU 通道。 由于制造商需要优化占地空间并减少测试时间和成本，2606B 将密度提高 3 倍、提高吞吐量并尽量减少增加测试设备机架的需求。 此 SMU 为测试激光二极管、LED、2 和 3 端子半导体等生产的理想解决方案。
主要特点：
四通道 SMU 仪器，采用单个 1U 全机架机箱
可堆叠：单元之间无需 1U 间距
紧密集成的电压/电流源和测量仪器，提供一流的 6½ 位分辨率性能
20 V @ 1 A 和 6 V @ 3 A 功率范围，20 瓦
0.015% 直流电压基本精度
最多 28 个开漏数字 I/O 位
与 2602B 系统源表 SMU 仪器的测试结果相关联
TSP 技术将完整的测试程序嵌入仪器内部，实现一流的系统级吞吐量
TSP-Link 扩展技术，无需主机即可进行多通道并行测试
前面板 LAN (LXI-C)、USB 2.0 TMC488 协议和数字 I/O 接口
内置基于 Web 浏览器的软件，可通过全球任意计算机上的任何浏览器进行远程控制
- 产品介绍
- 参数型号
将密度提高 3 倍
当生产测试机架空间增加且您需要尽量减少增加新测试机架的需求时，与传统 2U 外形的 SMU 相比，2606B 可以在同一机架区域中增加更多通道容量。

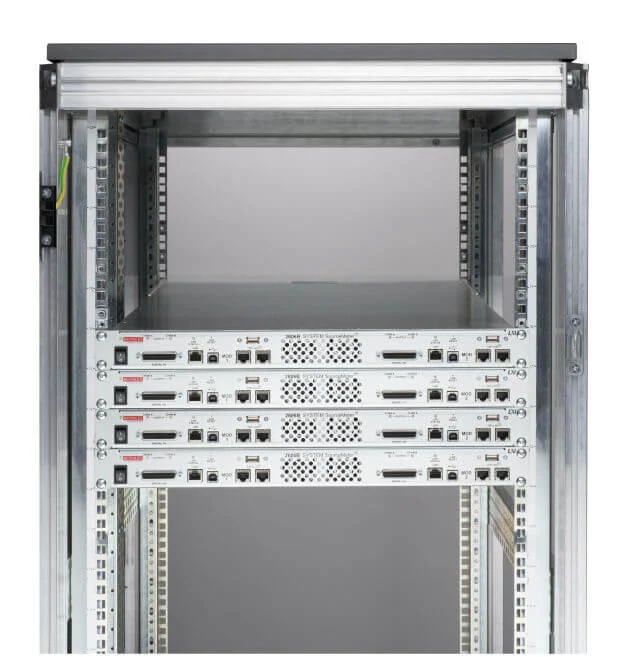

方便堆叠和安放
无需增加 1U 隔热间距
相同机架空间内的通道数提高 3 倍
通道数相同但占用空间减少 3 倍

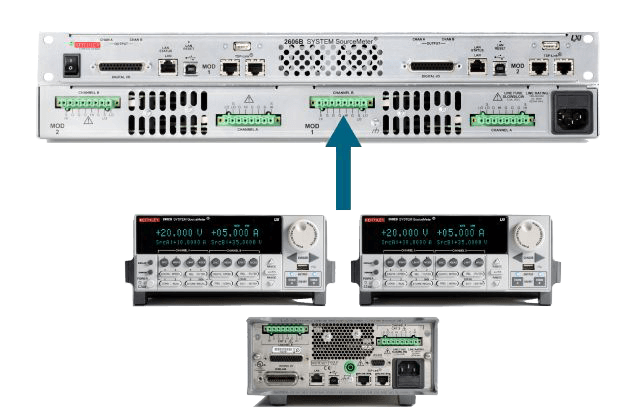

兼具两台 2602B 的功能
在 1 U 外形中体验相当于业内优秀的 Keithley 2602B 系统 SourceMeter 的优异测量完整性、同步、速度和精度。2606B 也与 2602B 使用同样的模拟、数字 I/O 和 TSP Link 连接器，实现无缝迁移。
0.015% 基本测量精度
6 1/2 位分辨率
100nA 低电流范围与 2pA 灵敏度

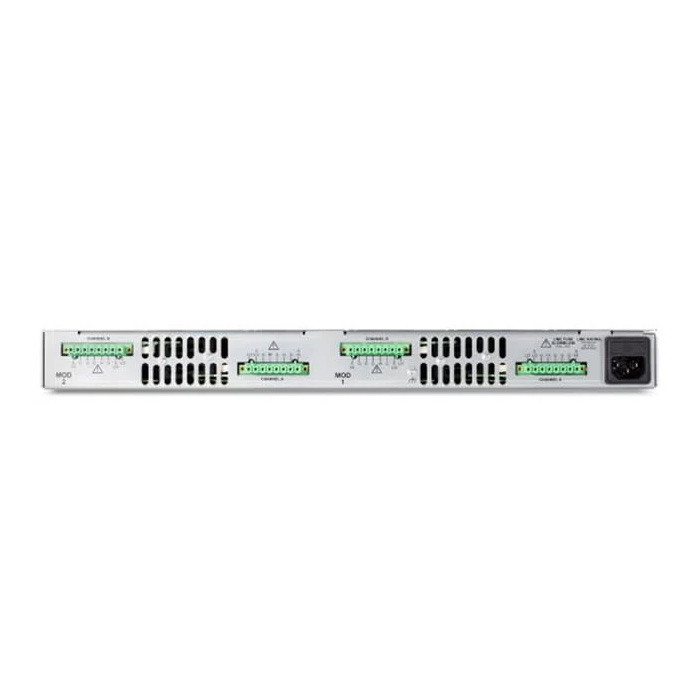

8 针 Phoenix 模拟和 25 针数字 I/O 连接器
系统性能提供无与伦比的生产吞吐量

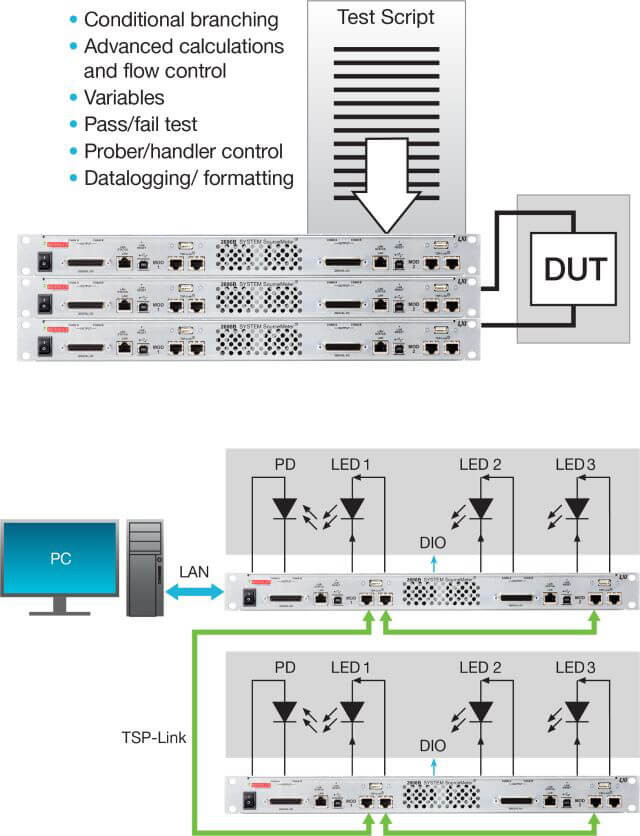

测试脚本处理器 (TSP®) 技术可在 SMU 仪器内嵌入和执行完整测试程序，提供优异性能。TSP-Link® 技术支持扩展多达 64 条通道，支持高速、SMU-per-pin 并行测试（而不使用主机）。<500 ns 时所有通道同时独立受控。
消除与 PC 之间耗时的总线通信
兼容仪器 2602B SourceMeter 的 TSP 脚本代码
连接多达 32 个 TSP-Link 节点或 64 条独立 SMU 通道
随着测试要求变化轻松重新配置
