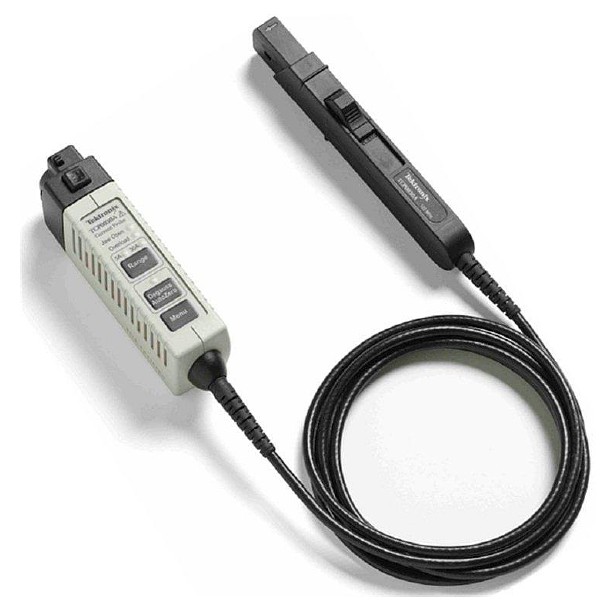

TCP0030A 是简便易用的高性能交流/直流探头，旨在用于通过 TekVPI?探头接口直接连接示波器。该交流/直流测量探头提供了超过 120 MHz 的带宽，选配择 5A 和 30A 测量量程。这些探头还提供了卓越的低电流测量能力和最低 1 mA 的电流精度，这对满足当前极具挑战性的电流测量需求至关重要。

主要特点

• 简便易用，准确进行 AC/DC 电流测量
• 与 TekVPI™ 示波器进行智能通信，提供：
  • 单位定标和读数。电流和幅度读数在屏幕上自动显示。无需手动设置。没有必要进行从电压到电流的手动计算
  • 按钮消磁和自动置零功能
  • 探头状态和诊断指示灯 LED
  • 远程 GPIB/USB 探头控制
• 分裂铁心结构，电路连接简便
• 精度高，DC 增益误差一般小于 1%
• 噪声和直流漂移小
• 第三方安全认证

主要性能指标

• 直流至 >120 MHz 带宽
• 30 A RMS 最大电流能力
• 50 A 峰值脉冲电流能力
• 精度高，DC 增益误差一般小于 1%
• 准确测量最低 1 mA 的电流

应用

• 电源
• 半导体设备
• 功率逆变器/转换器
• 电子镇流器
• 工业/消费电子产品
• 移动通信
• 马达驱动器
• 交通运输系统

带宽

直流到 ≥120 MHz

上升时间

≤2.92 ns

最大直流电流

30 A

最大有效电流

30 A

最大峰值脉冲电流

50 A

最大裸线电压

150 V CAT II，（绝缘线 300 V CAT II）

灵敏度

1 mA（在支持 1 mV/div 设置的示波器上）

直流准确度

±3% 保证

精度（典型值）

直流：读数的 ±1%

直流至 60 Hz，≤5 A： ±1%

60 Hz – 5 kHz，≤5 A： ±1.5%

DC – 5 kHz，>5 A： ±1.5%

最大安培秒乘积

500 A*µs（在 30 A 范围内）

插入阻抗

10 kHz 时为 1 mΩ

100 kHz 时为 3.5 mΩ

1 MHz 时为 0.08 Ω

10 MHz 时为 0.15 mΩ

100 MHz 时为 0.7 Ω

120 MHz 时为 0.85 Ω

信号延迟

14.5 ns

电流范围

5 A 和 30 A

电源要求

TCP0030A 使用 TekVPI™ 接口通过示波器直接供电。注：为获得最佳支持，请从 www.tek.com 下载并安装最新版本的示波器软件。

物理特点

探头头部

长度

20 cm（7.77 英寸）

宽度

1.6 cm（0.625 英寸）

高度

3.2 cm（1.25 英寸）

最大导线大小：

5 mm（0.197 英寸）

电缆长度

200 cm（79 英寸）

发货重量

1.55 kg（3.44 磅）

EMC 环境和安全

温度

工作高度

0℃ 至 +50℃（32℉ 至 122℉）

非工作高度

-40℃ 至 +75℃（-40℉ 至 167℉）

湿度

工作高度

5% 至 95% 相对湿度 (RH)，不高于 +30℃；5% 至 85% RH，30℃ 至 +50℃，无凝结

非工作高度

5% 至 95% 相对湿度 (RH)，不高于 +30℃；5% 至 85% RH，30℃ 至 +75℃，无凝结

海拔高度

工作高度

最高 3,000 m（10,000 ft）

非工作高度

最高 12,192 m（40,000 ft）

一致性标签

CE（欧盟）、WEEE（欧盟）
