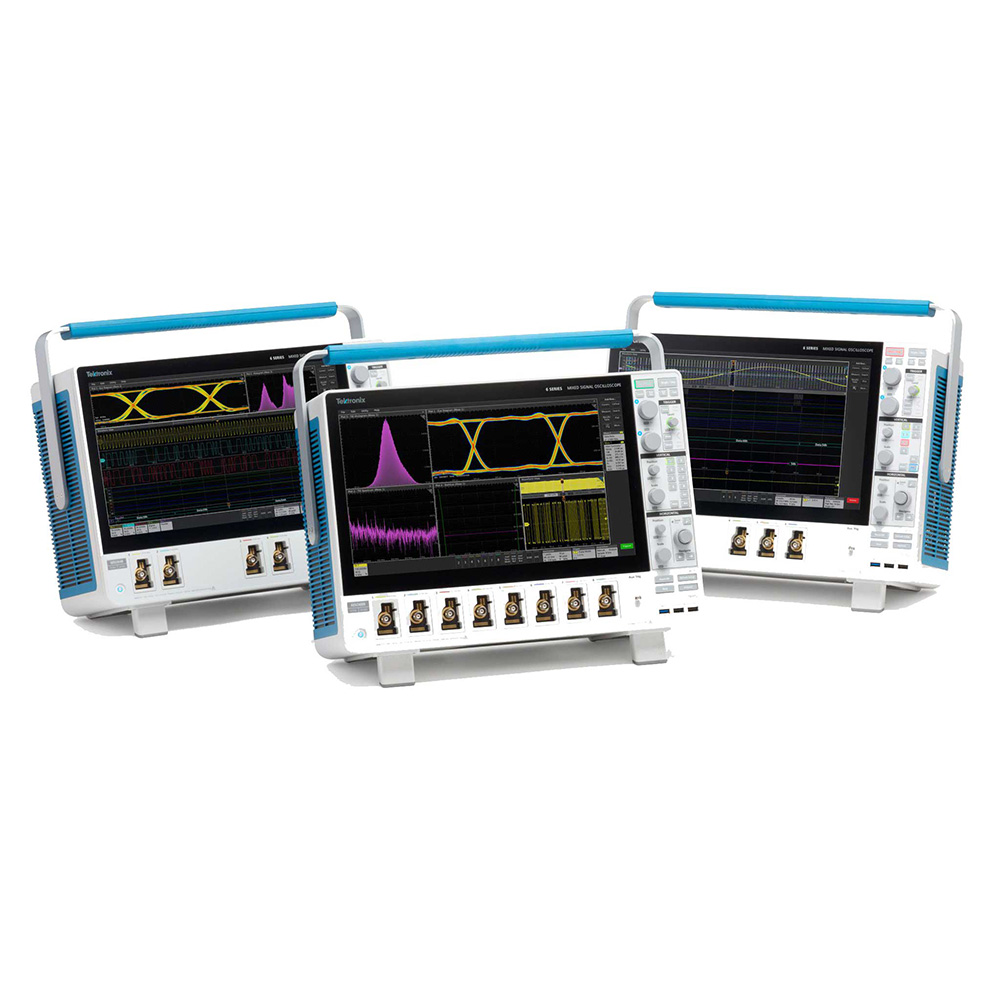

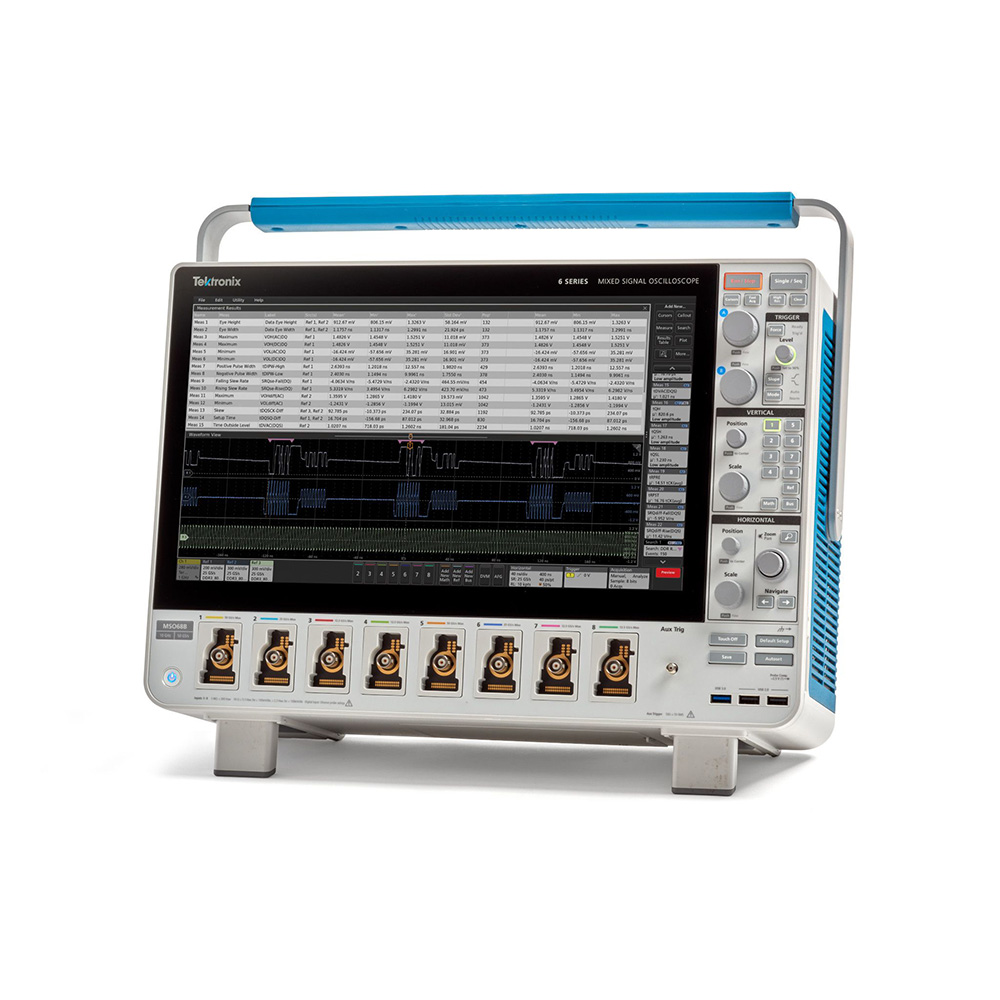

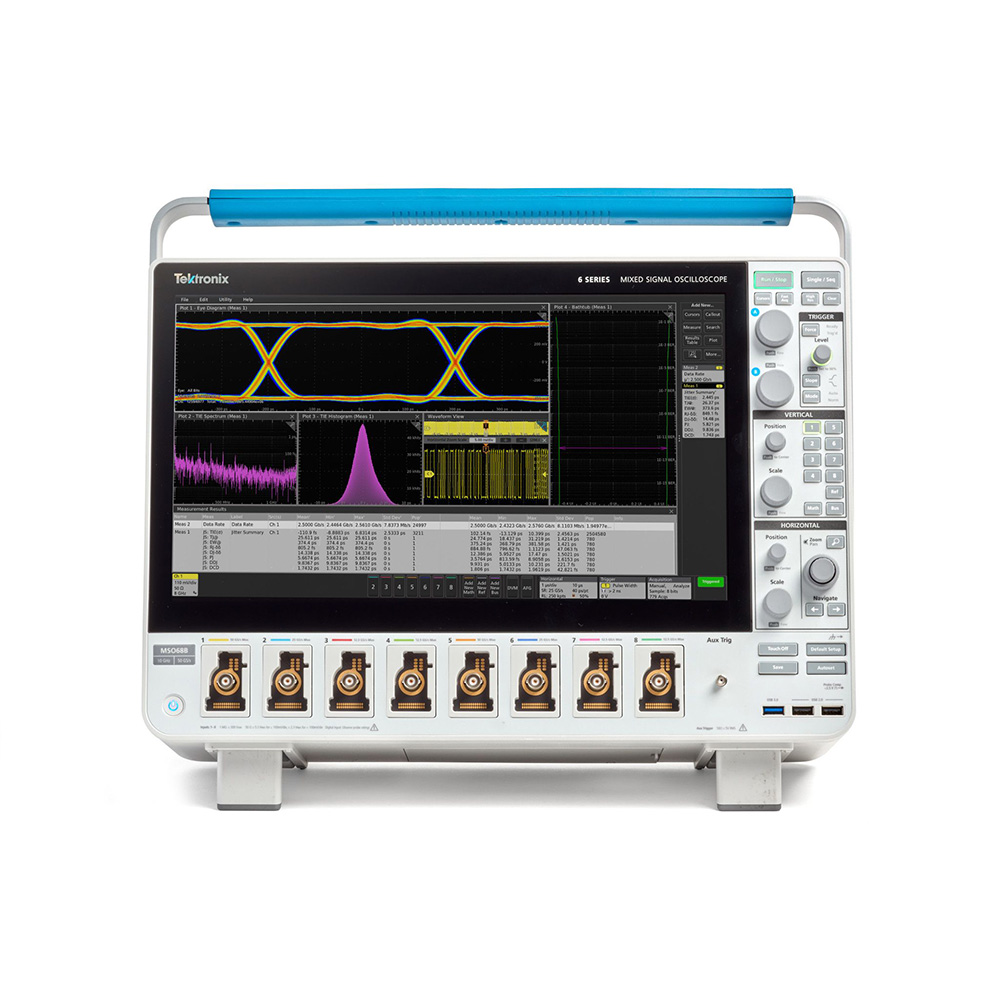

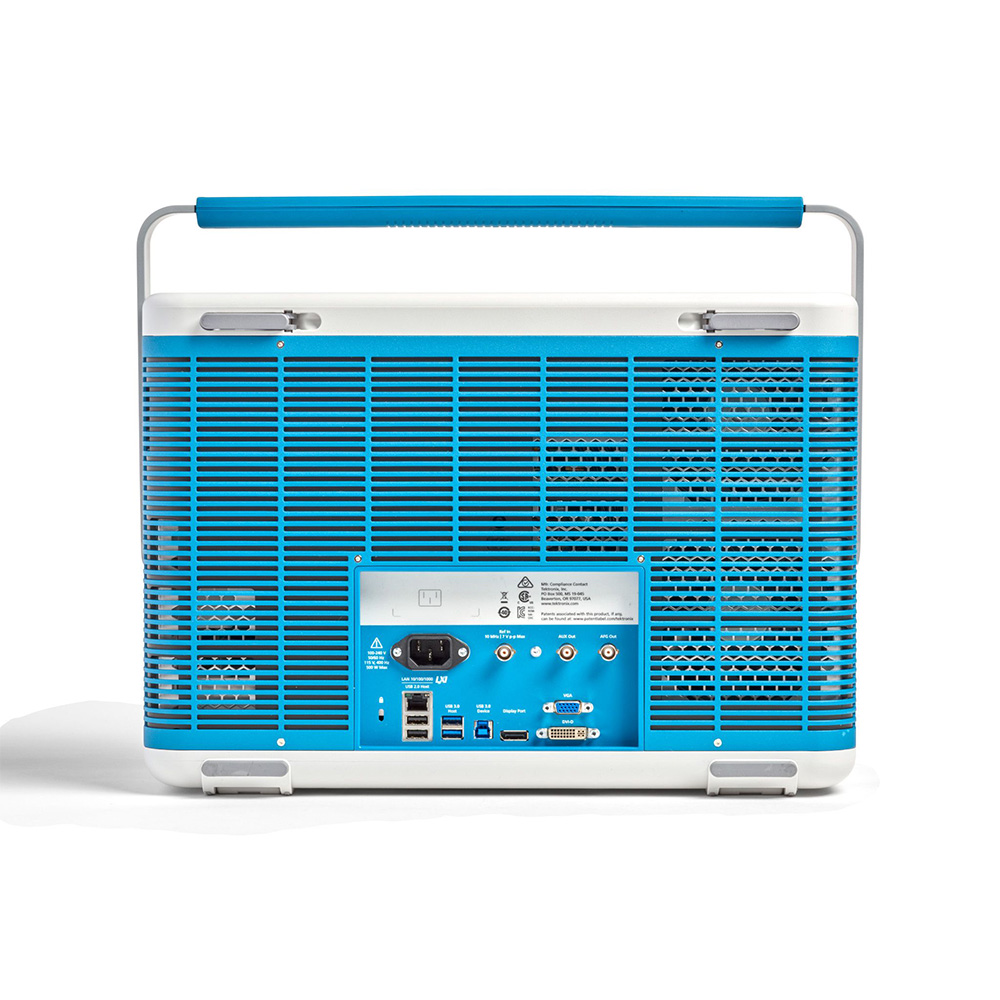

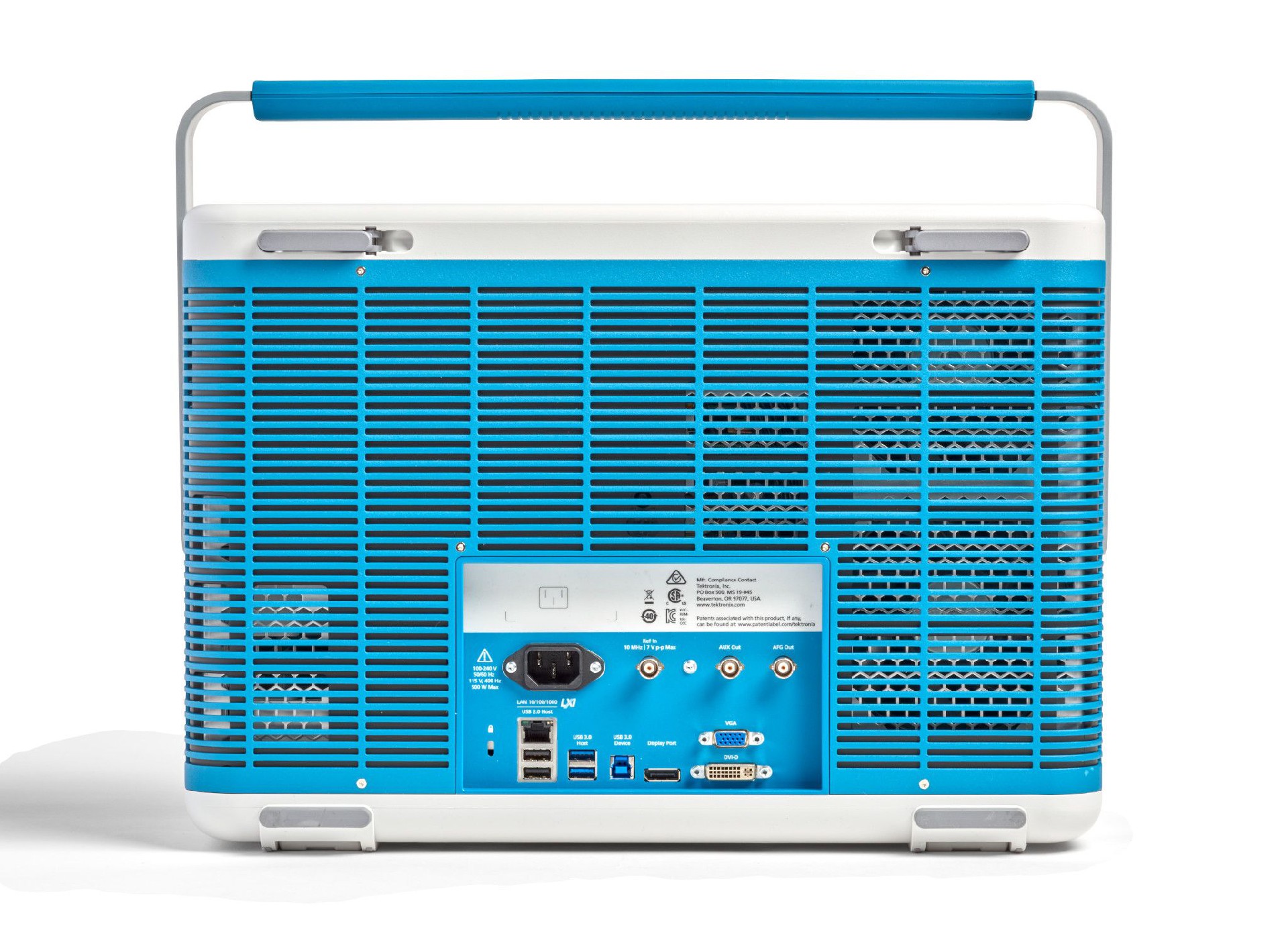

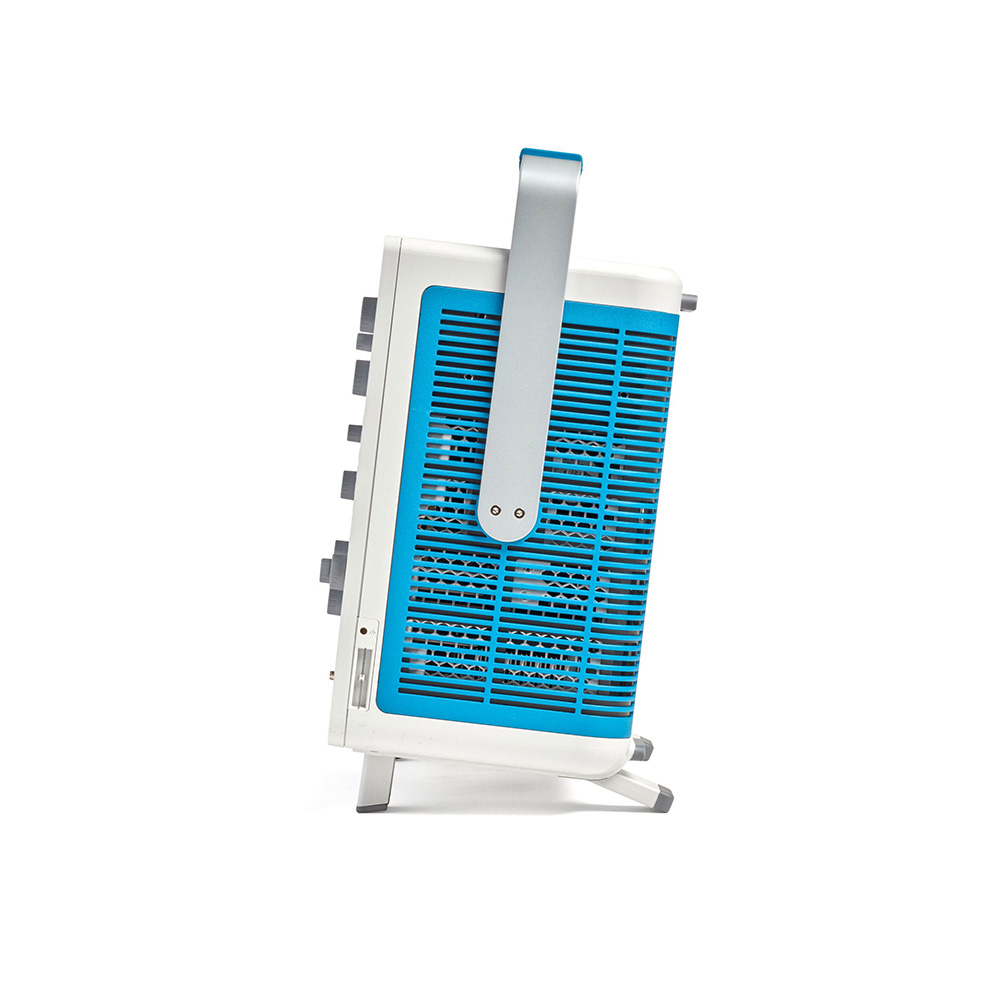

MSO6B系列混合信号示波器

型号: 6 系列

主要性能指标

由于最低的输入噪声及高达 10 GHz 的模拟带宽，6 系列 MSO为分析和调试当今 GHz 时钟和总线速率的嵌入式系统提供了最好的信号保真度。6 系列 MSO 拥有极具创新的手指开合滑动-缩放触摸屏用户界面，业内超大的高清显示器，以及最多 8 个 FlexChannel® 输入，每条通道可以测量一个模拟信号或 8 个数字信号，可以解决当前及未来棘手的挑战。

产品介绍
参数型号

超低噪声。更多详情。

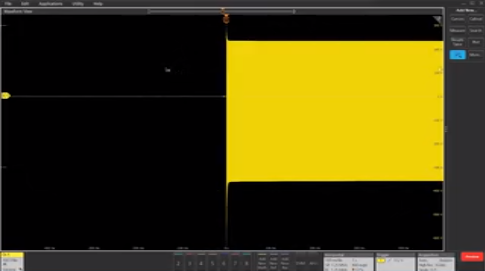

看到从未见过的信号详情。

示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
1 mV/div 和 1 GHz 时的噪声 <55 µV
50 mV/div 和 10 GHz 时的噪声 <1.25 mV

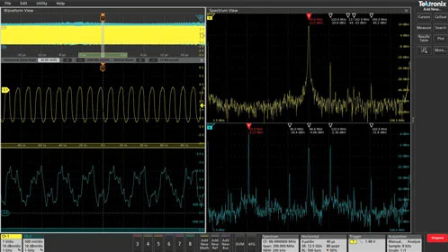

同步多通道频谱分析

获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。

任何模拟通道均可视为波形、频谱或两者
射频频率或幅度变化时绘图和触发
频谱和时域波形同步以与射频和时域事件相关联
频谱控制（例如中心频率和 RBW）完全独立于时域控制

简化的高级分析

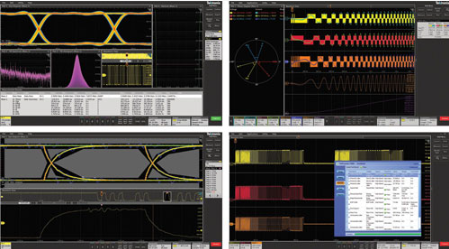

在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。

自动化测量与趋势分析
Spectrum View（频谱视图）同步多通道频谱分析
高级抖动分析
高级功率分析
低噪声纹波测量
内存分析和调试
高速串行一致性
5G NR 信号分析

保真度从探头端部开始

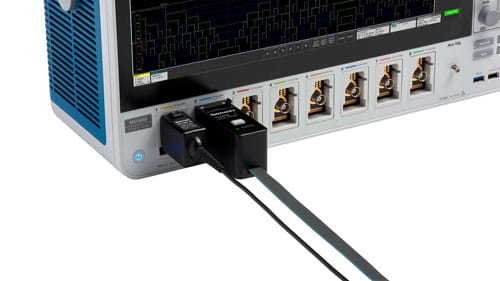

通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。

内置 1 MΩ 至 50 Ω 输入端
每个输入附带 1 GHz 低负载无源探头
TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头
TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信

着手完成

按需添加功能，且只要需要便添加。在基于云的集成工作区中即时共享数据。一切均服务于快速完成任务。

全面的分析选项和升级
应用程序包可节省大量成本
通过一键式云存储无缝共享数据
在 PC 上分析波形数据，无需示波器

MSO64B	MSO66B	MSO68B
FlexChannel 输入通道	4	6	8
最大模拟通道数	4	6	8
最大数字通道数（带可选逻辑探头）	32	48	64
带宽（计算的上升时间）	1 GHz (400 ps)、2.5 GHz (160 ps)、4 GHz (100 ps)、6 GHz (66.67 ps)、8 GHz (50 ps)、10 GHz (40 ps) 在 23 ℃ 以上以 0.05 dB/5 ℃ 降低 10 GHz 带宽。在 23 ℃ 以上以 0.02 dB/5 ℃ 降低 8 GHz 带宽
DC 增益精度	50 Ω：±2.0%²@ >2 mV/div（2 mV/div（典型值）时为 ±2.0%，1 mV/div（典型值）时为 ±4%） 50 Ω：±1.0%³@>2 mV/div（2 mV/div（典型值）时为 ±1.0% 满刻度，1 mV/div（典型值）时为 ±2%） 1 MΩ：±2.0%1 @>2 mV/div（2 mV/div 时为 ±2%，1 mV/div（典型值）和 500μV/div（典型值）时为 ±2.5%） 1 MΩ：±1.0%2 满刻度 @2 mV/div，（2 mV/div（典型值）时为 ±1.0% 满刻度，1 mV/div 和 500 μV/div（典型值）时为 ±1.25%）
ADC 分辨率	12 位
垂直分辨率注：垂直分辨率根据使用的通道数指定。	8 位 @ 50 GS/s；2 个通道上 10 GHz 8 位 @ 25 GS/s；4 个通道上 10 GHz 12 位 @ 12.5 GS/s（高分辨率）；5 GHz，4 通道（8 位 @ 12.5 GS/s；5 GHz > 4 通道） 13 位 @ 6.25 GS/s（高分辨率）；2 GHz，4 个通道（12 位 @ 6.25 GS/s（高分辨率）；2 GHz，> 4 个通道） 14 位 @ 3.125 GS/s（高分辨率）；1 GHz，4 个通道（13 位 @ 3.125 GS/s（高分辨率）；1 GHz，>4 个通道） 15 位 @ 1.25 GS/s（高分辨率）；500 MHz，在 4 个通道上（14 位 @ 1.25 GS/s（高分辨率）；在 > 4 个通道上为 500 MHz） 16 位 @ ≤625 MS/s（高分辨率）；200 MHz，4 个通道（15 位 @ 625 MS/s（高分辨率）；200 MHz，> 4 个通道） 16 位 @ ≤312.5 MS/s（高分辨率）；100 MHz，> 4 个通道
采样率	2 个模拟/数字通道上 50 GS/s（20 ps 分辨率）；4 个模拟/数字通道上 25 GS/s（40 ps 分辨率）；4 个以上模拟/数字通道上 12.5 GS/s（80 ps 分辨率）
记录长度	所有模拟/数字通道上为 62.5 M 点，（所有通道上 125 M 点、250 M 点、500 M 点（选配）；1 G 点，最多四个通道，MSO66B 和 MSO68B 仪器所有通道上 500 M 点）
波形捕获速率	>500,000 wfms/s（峰值检测，包络采集模式）， >30,000 波形/秒（所有其他采集模式）
任意波形/函数发生器（可选）	13 种预先定义的波形类型，高达 50 MHz 输出
DVM	4 位 DVM（产品注册后免费）
触发频率计数器	8 位频率计数器（产品注册后免费）
